Linha GA - Bloco Distribuidor
A Série GA é composta por blocos distribuidores de ar com quatro vias, desenvolvidos para dividir o fluxo de ar comprimido dentro do conjunto de preparação. Permite alimentar simultaneamente circuitos que necessitam de ar lubrificado e equipamentos que utilizam ar sem lubrificação.
O bloco distribuidor de ar AirTAC Série GA é utilizado para criar diferentes ramificações dentro de sistemas de preparação de ar comprimido. Sua instalação é realizada entre o regulador ou filtro-regulador e o lubrificador da Série G.
O ar proveniente do regulador entra no bloco e é dividido em diferentes caminhos. Uma parte do fluxo segue para o lubrificador, abastecendo componentes que necessitam de óleo para seu funcionamento. As demais saídas podem fornecer ar diretamente aos equipamentos que trabalham sem lubrificação.
Essa configuração permite utilizar ar lubrificado e não lubrificado dentro da mesma máquina, evitando a instalação de conjuntos de preparação separados. É especialmente útil em equipamentos que combinam cilindros ou ferramentas pneumáticas lubrificadas com válvulas, instrumentos e processos que exigem ar sem óleo.

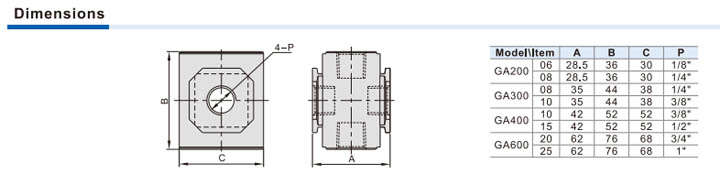

Disponível nas séries GA200, GA300, GA400 e GA600, o produto oferece conexões de 1/8" a 1", quatro vias de distribuição e rosca padrão G. A montagem pode ser complementada por suportes nos formatos T, L ou U, permitindo diferentes configurações de integração com reguladores, lubrificadores, válvulas de partida suave GV e válvulas de bloqueio GZ.
- Distribuição em quatro vias
- Separa circuitos pneumáticos
- Saídas com e sem lubrificação
- Instalação compacta
- Montagem modular
- Simplifica o circuito
- Ampla variedade de conexões
- Integração com conjuntos FRL
- Três opções de suporte
- Fácil instalação

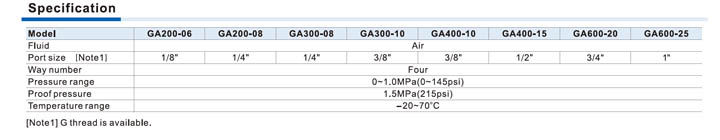

| Produto | Bloco distribuidor de ar |
| Série | GA |

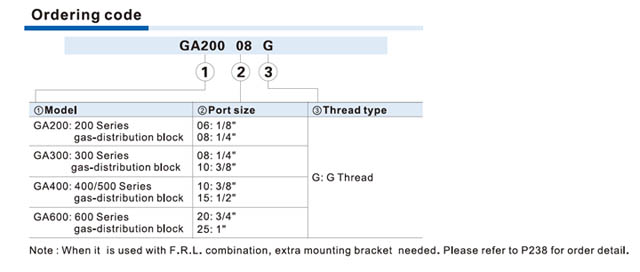

| Modelos | GA200, GA300, GA400 e GA600 |
| Fluido | Ar comprimido |
| Número de vias | 4 vias |
| Conexão | 1/8", 1/4", 3/8", 1/2", 3/4" ou 1" |
| Faixa de pressão | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Tipo de rosca | G |
| Instalação | Entre o regulador ou filtro-regulador e o lubrificador |
| Suportes compatíveis | Formato T, L ou U |
| Integração | Unidades de preparação da Série G |
