Linha GPV - União Cotovelo

A união cotovelo AirTAC Série GPV foi desenvolvida para conectar dois tubos pneumáticos do mesmo diâmetro, realizando uma mudança de direção em 90°. Por não possuir conexão roscada, é utilizada diretamente entre os tubos, permitindo organizar e direcionar a tubulação de maneira simples e compacta.

Sua configuração em cotovelo ajuda a evitar dobras acentuadas no tubo, que poderiam restringir a passagem do ar ou comprometer a vida útil da tubulação. Dessa forma, a conexão contribui para uma montagem mais organizada e para a manutenção adequada do fluxo no circuito pneumático.

O sistema de engate instantâneo tipo push-in permite inserir os tubos diretamente nas duas extremidades da conexão, sem utilizar ferramentas. Para desconectar, basta pressionar o botão de liberação correspondente e retirar o tubo, facilitando manutenções, alterações de layout e substituições de componentes.

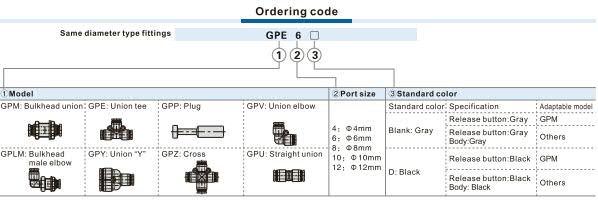

A Série GPV está disponível para tubos de nylon flexível ou poliuretano com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm. Cada modelo conecta tubos de mesmo diâmetro, sendo necessário selecionar o código correspondente à medida utilizada no circuito.

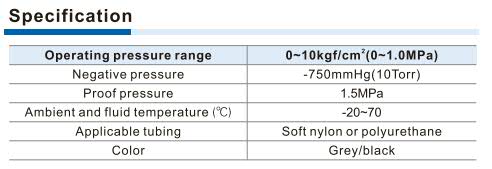

Com pressão de trabalho de até 1,0 MPa, pressão de teste de 1,5 MPa e temperatura operacional entre -20 °C e 70 °C, a GPV pode ser aplicada em sistemas de ar comprimido e vácuo. É indicada para máquinas, equipamentos automatizados, painéis pneumáticos, dispositivos de montagem e outras aplicações que necessitam alterar a direção da tubulação sem utilizar uma porta roscada.
