Linha PLF - Conexão Cotovelo Fêmea PT
O Cotovelo PLF Fêmea conecta tubos pneumáticos a componentes com rosca macho, direcionando a tubulação em 90°. Combina engate rápido para o tubo com conexão interna PT em uma estrutura compacta. Disponível para tubos de Ø4 a Ø12 mm e roscas PT de 1/8" a 1/2".
O Cotovelo PLF Fêmea é uma conexão pneumática de 90° utilizada para ligar tubos de nylon flexível ou poliuretano a válvulas, cilindros, manifolds e outros componentes que possuam conexão roscada macho.
Sua principal característica é a combinação de uma entrada com rosca interna PT e uma saída lateral com engate rápido para o tubo. Essa configuração elimina a necessidade de utilizar um adaptador fêmea separado e permite alterar a direção da tubulação imediatamente após o ponto roscado.
O formato em 90° é indicado para montagens próximas a painéis, paredes, bases de máquinas ou outros componentes que dificultem a instalação de uma conexão reta. Também ajuda a evitar dobras acentuadas no tubo, reduzindo o risco de estrangulamento da passagem de ar.
O corpo pode ser orientado após a montagem, permitindo direcionar a saída do tubo conforme o espaço disponível e o percurso da linha pneumática. Essa possibilidade facilita a organização do circuito e reduz esforços desnecessários sobre o tubo e sobre a conexão.
O sistema de engate rápido permite inserir o tubo diretamente no conector. A garra interna mantém o tubo preso, enquanto a vedação em NBR ajuda a evitar vazamentos. Para realizar a desconexão, basta pressionar o botão de liberação e retirar o tubo.

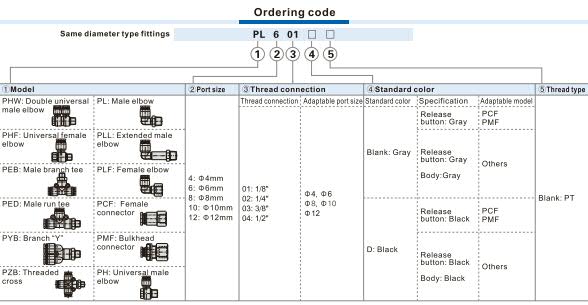

A série atende tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas fêmeas PT1/8, PT1/4, PT3/8 e PT1/2. As combinações disponíveis variam conforme o diâmetro do tubo, sendo necessário selecionar o código correto para a tubulação e a rosca do equipamento.

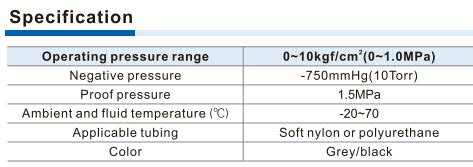

O PLF opera com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode trabalhar com pressão negativa de até -750 mmHg. Sua faixa de temperatura de utilização é de -20 a 70 °C.
Durante a instalação, deve-se aplicar vedação compatível na rosca macho do equipamento e evitar aperto excessivo. O tubo deve ser cortado perpendicularmente e inserido completamente no engate. Após a montagem, o cotovelo deve ser direcionado de maneira que o tubo permaneça livre de tensão, torção ou curvaturas excessivas.
- Rosca fêmea integrada
- Saída em 90°
- Corpo orientável
- Conexão instantânea
- Instalação compacta
- Fácil manutenção
| Tipo | Cotovelo pneumático fêmea |
| Sistema de conexão | Engate rápido |
| Configuração | 1 tubo + 1 rosca fêmea |
| Ângulo da conexão | 90° |
| Orientação do corpo | Ajustável após a instalação |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8, PT1/4, PT3/8 e PT1/2 |
| Combinações para tubo Ø4 mm | PT1/8 e PT1/4 |
| Combinações para tubo Ø6 mm | PT1/8, PT1/4 e PT3/8 |
| Combinações para tubo Ø8 mm | PT1/8, PT1/4 e PT3/8 |
| Combinações para tubo Ø10 mm | PT1/8 a PT1/2 |
| Combinações para tubo Ø12 mm | PT1/4 a PT1/2 |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | -750 mmHg |
| Temperatura de operação | -20 a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Material do corpo | PBT |
| Material da conexão roscada | Metal niquelado |
| Material do botão de liberação | POM |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material das vedações | NBR |
| Tipo de rosca | PT |
