Linha GBB - Conexão Macho x Macho
Conector pneumático reto macho-macho com roscas G. Permite interligar diretamente dois componentes com rosca fêmea, inclusive com tamanhos diferentes, oferecendo construção metálica e resistência a temperaturas de até 150 °C.
O GBB é um conector pneumático reto com duas roscas macho, desenvolvido para interligar diretamente válvulas, cilindros, manifolds e outros componentes que possuam entradas com rosca fêmea padrão G.
A série oferece versões com roscas iguais e combinações com tamanhos diferentes, permitindo realizar a transição entre conexões sem utilizar adaptadores adicionais. Essa característica reduz a quantidade de componentes, economiza espaço e simplifica a montagem do circuito.
Sua construção metálica com acabamento niquelado proporciona resistência mecânica, proteção contra corrosão e maior durabilidade em ambientes industriais. O sextavado central facilita o aperto e garante uma instalação firme.
Disponível com roscas de G1/8 a G1/2, o GBB trabalha com pressão de até 1,0 MPa e temperatura de até 150 °C. É indicado para sistemas que exigem uma união roscada compacta, resistente e confiável.
- Rosca macho dupla
- Construção metálica
- Suporta até 150 °C
- Combinações redutoras
- Alta resistência
- Proteção anticorrosiva
- Instalação compacta
- Passagem eficiente
| Modelo | GBB |
| Tipo | conector reto macho-macho |
| Configuração | 2 roscas macho |
| Padrão das roscas | G |

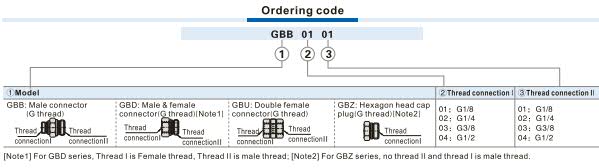

| Roscas disponíveis | G1/8, G1/4, G3/8 e G1/2 |
| Combinações | mesmo diâmetro ou redução/ampliação |
| Fluido aplicável | ar comprimido |

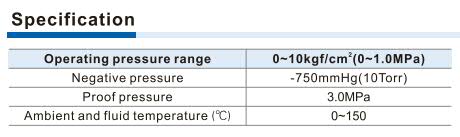

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 3,0 MPa |
| Temperatura de trabalho | 0 °C a 150 °C |
| Construção | metálica |
| Acabamento | niquelado |
| Instalação | aperto pelo sextavado central |
| Aplicação | união entre dois componentes pneumáticos com rosca fêmea |
