Linha GPLL - Cotovelo Macho Prolongado

O cotovelo macho prolongado AirTAC Série GPLL foi desenvolvido para conectar tubos pneumáticos a componentes com entrada roscada, realizando a mudança de direção da tubulação em 90°. Seu principal diferencial é o corpo estendido, que aumenta a distância entre a rosca e o ponto de conexão do tubo.

Essa construção é especialmente útil quando a porta pneumática está rebaixada, próxima a obstáculos ou instalada em um local com acesso limitado. O prolongamento oferece maior espaço para conectar e desconectar o tubo, além de evitar interferências com superfícies, componentes vizinhos ou partes da estrutura da máquina.

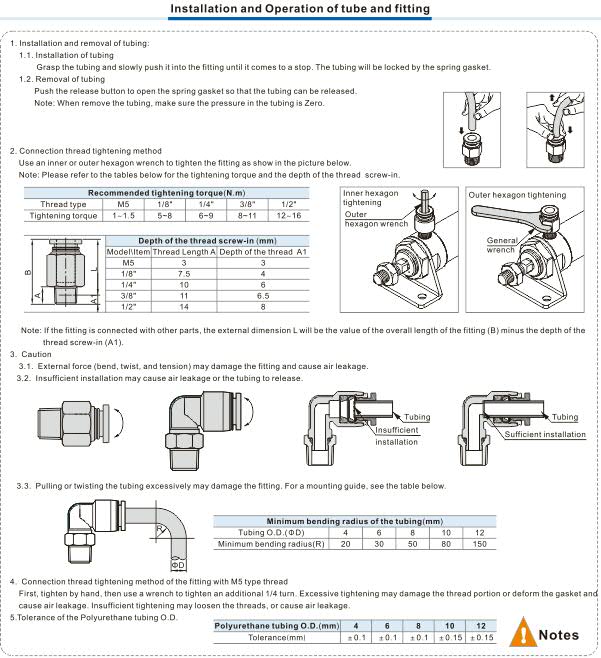

O sistema de engate instantâneo tipo push-in permite inserir o tubo diretamente na conexão, sem ferramentas adicionais. Para realizar a desconexão, basta pressionar o botão de liberação e remover o tubo, agilizando montagens, manutenções e alterações no circuito pneumático.

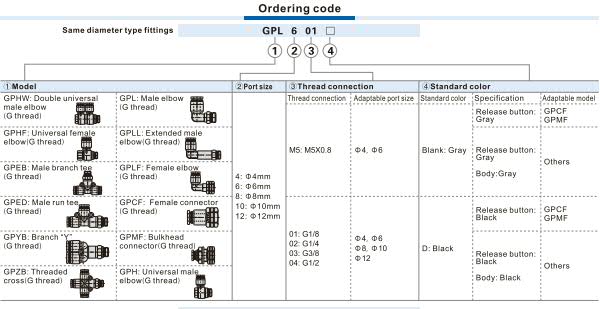

A Série GPLL possui versões para tubos de nylon flexível ou poliuretano com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm. As roscas disponíveis incluem M5 × 0,8, G1/8, G1/4, G3/8 e G1/2, atendendo diferentes configurações de válvulas, cilindros, manifolds e equipamentos pneumáticos.

Sua construção utiliza corpo em PBT, parte roscada em latão e vedações em NBR. A vedação integrada à região roscada ajuda a reduzir vazamentos e simplifica a montagem do componente, contribuindo para a eficiência e confiabilidade do circuito.

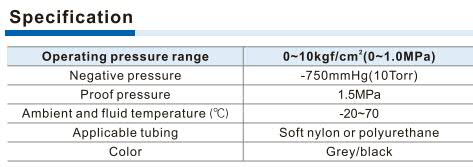

Com pressão de trabalho de até 1,0 MPa, pressão de teste de 1,5 MPa e temperatura operacional entre -20 °C e 70 °C, o GPLL é indicado para máquinas, dispositivos automatizados, linhas de montagem e painéis pneumáticos que exigem uma conexão em 90° com maior altura e facilidade de acesso.
