Linha PTL - Regulador de Fluxo Push-Lock

O Controlador de Velocidade PTL é uma válvula reguladora de fluxo desenvolvida para controlar a velocidade de avanço ou retorno de cilindros pneumáticos. O produto reúne regulagem de vazão, conexão instantânea para o tubo e rosca macho em uma única estrutura.

Seu mecanismo permite passagem livre do ar em um sentido e fluxo controlado no sentido contrário. Ao alterar a abertura interna pelo botão de ajuste, é possível aumentar ou reduzir a vazão e, consequentemente, ajustar a velocidade de movimentação do atuador.

O sistema de trava por pressão permite bloquear a regulagem após a definição da velocidade desejada. Isso ajuda a evitar mudanças acidentais provocadas por vibrações, contato durante intervenções na máquina ou movimentação próxima ao controlador, mantendo o processo mais estável e repetitivo.

A série oferece dois métodos de controle. Os modelos identificados pela letra A utilizam regulagem meter-out, controlando o ar que sai do atuador. Essa é geralmente a configuração mais utilizada para cilindros pneumáticos, pois ajuda a manter o movimento estável mesmo quando há variações de carga.

Os modelos identificados pela letra B utilizam regulagem meter-in, controlando o ar que entra no atuador. Essa opção é indicada para aplicações em que seja necessário limitar diretamente a alimentação de ar ou controlar a transmissão de um sinal pneumático.

O PTL está disponível para tubos com diâmetros externos de Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas macho PT1/8, PT1/4, PT3/8 e PT1/2. As combinações variam conforme o diâmetro do tubo, permitindo selecionar o modelo adequado à vazão e à porta do equipamento.

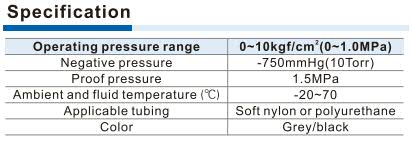

O produto opera com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode ser utilizado em circuitos com pressão negativa de até -750 mmHg. Sua faixa de temperatura de operação é de -20 a 70 °C.

A extremidade roscada possui selante previamente aplicado, contribuindo para uma instalação rápida e uma vedação confiável. O corpo em PBT e os componentes metálicos internos proporcionam resistência adequada às aplicações pneumáticas industriais.

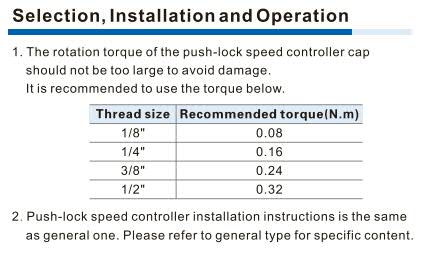

Durante o ajuste, o botão deve ser movimentado suavemente e sem aplicação de força excessiva. O torque recomendado varia conforme a rosca, de 0,08 N·m para PT1/8 até 0,32 N·m para PT1/2. Após definir a velocidade, a trava deve ser acionada para preservar a regulagem.

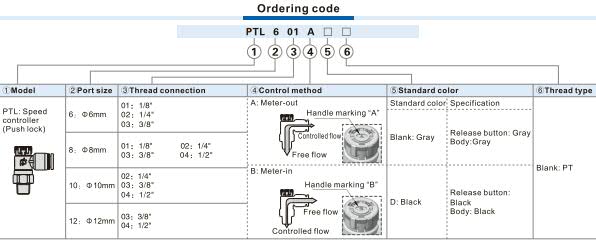

Para selecionar o código correto, devem ser definidos quatro pontos: diâmetro do tubo, tamanho da rosca, método de controle e configuração do produto. A letra A representa meter-out e a letra B representa meter-in.
