Linha PLL - Conexão Cotovelo Macho Estendido PT

O Cotovelo PLL Macho Estendido é uma conexão pneumática de 90° desenvolvida para ligar tubos de nylon flexível ou poliuretano a componentes que possuam entrada com rosca fêmea. Seu principal diferencial é o prolongamento existente entre a região roscada e o cotovelo.

Essa haste estendida eleva o ponto de conexão do tubo, permitindo que a tubulação ultrapasse paredes, ressaltos, outros conectores ou componentes instalados próximos à porta pneumática. Por isso, o PLL é indicado para montagens em que um cotovelo convencional ficaria bloqueado ou muito próximo da superfície do equipamento.

O formato em 90° direciona o tubo lateralmente, evitando curvas acentuadas e ajudando a organizar o circuito pneumático. O corpo pode ser orientado após a instalação, permitindo ajustar a direção da saída conforme o espaço disponível e o trajeto definido para a tubulação.

A extremidade para o tubo utiliza sistema de engate rápido. A garra interna mantém o tubo preso, enquanto a vedação em NBR ajuda a impedir perdas de ar. Para desconectar, basta pressionar o botão de liberação e retirar o tubo.

A conexão roscada é fabricada em latão e recebe selante previamente aplicado, contribuindo para uma montagem rápida e confiável. O corpo em PBT proporciona construção leve e adequada ao uso em sistemas pneumáticos industriais.

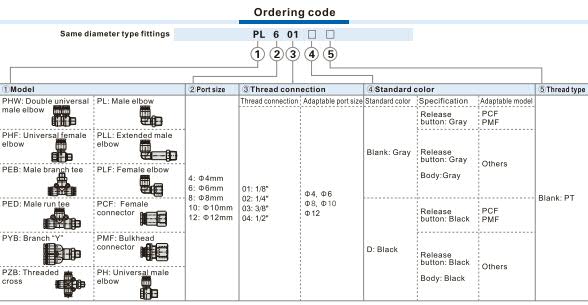

A série atende tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas macho PT1/8, PT1/4, PT3/8 e PT1/2. As combinações disponíveis variam conforme o diâmetro do tubo, sendo necessário selecionar o código correspondente à tubulação e à porta do equipamento.

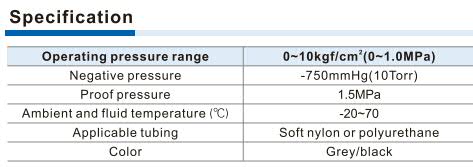

O PLL trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode operar em sistemas com pressão negativa de até -750 mmHg. Sua faixa de temperatura de utilização é de -20 a 70 °C.

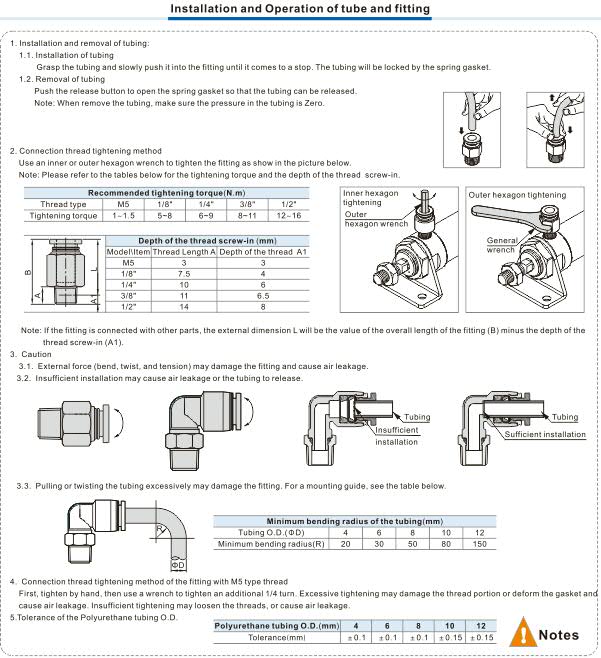

Durante a montagem, o aperto deve ser realizado pela região metálica apropriada, sem aplicar esforço diretamente sobre o corpo plástico ou sobre a extensão. Após a instalação, o cotovelo deve ser orientado para que o tubo permaneça livre de tensão, torção e curvaturas excessivas.
