Linha GBPC - Conexão de Metal Macho
Conector pneumático macho metálico com engate instantâneo para tubos. Desenvolvido para aplicações que exigem resistência mecânica, proteção contra corrosão e operação em temperaturas de até 150 °C.
O GBPC é um conector pneumático macho metálico desenvolvido para realizar a ligação direta entre tubos e componentes com conexão roscada, como válvulas, cilindros, manifolds e unidades de preparação de ar. Sua configuração combina uma rosca macho com uma conexão instantânea, proporcionando montagem rápida e segura.
A construção metálica com acabamento niquelado oferece maior resistência mecânica, proteção contra corrosão e durabilidade em ambientes industriais. O modelo também pode operar em temperaturas de até 150 °C, desde que o tubo utilizado seja compatível com a temperatura da aplicação.
O engate instantâneo permite inserir ou remover o tubo com facilidade, reduzindo o tempo necessário para instalações e manutenções. A vedação da conexão roscada ajuda a prevenir perdas de ar, enquanto o projeto interno favorece uma passagem de fluxo compatível com o diâmetro da tubulação.
Disponível para tubos de Ø4 a Ø12 mm e diferentes tamanhos de rosca, o GBPC atende máquinas, equipamentos automatizados e circuitos pneumáticos que exigem uma conexão compacta, resistente e confiável.
- Construção metálica
- Suporta até 150 °C
- Engate instantâneo
- Alta resistência
- Proteção anticorrosiva
- Vedação confiável
| Modelo | GBPC |
| Tipo | conector macho metálico |
| Configuração | 1 rosca macho e 1 conexão para tubo |
| Conexão do tubo | engate instantâneo |

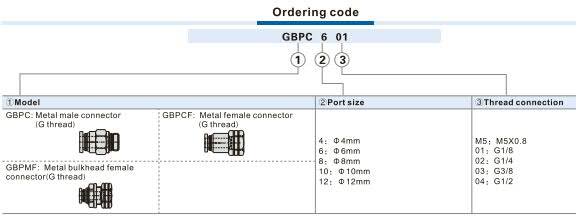

| Roscas disponíveis | M5×0,8, G1/8, G1/4, G3/8 e G1/2 |
| Tubos disponíveis | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |

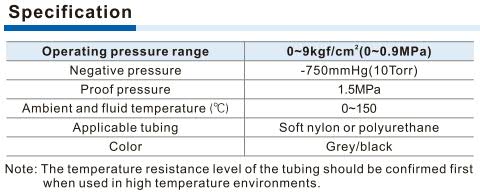

| Pressão de trabalho | 0 a 0,9 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | 0 °C a 150 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Material do corpo principal | latão |
| Material dos componentes metálicos | liga de alumínio |
| Acabamento do corpo | niquelado |
| Material da mola de fixação | aço inoxidável |
| Material da vedação principal | Viton |
| Material do O-ring | NBR |
| Vedação da rosca | anel de vedação integrado |
| Aplicação | conexão de tubulações a componentes pneumáticos roscados |
