Linha PCF - Conexão Reta Fêmea PT

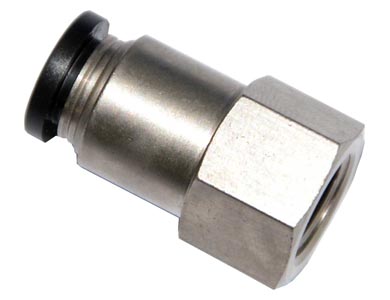

O Conector PCF Fêmea é uma conexão pneumática reta utilizada para ligar tubos de nylon flexível ou poliuretano a componentes que possuam rosca macho. É indicado para válvulas, cilindros, manifolds, unidades de preparação de ar, distribuidores e outros equipamentos pneumáticos.

Uma das extremidades possui sistema de engate rápido para inserção direta do tubo. A outra apresenta rosca interna PT, permitindo conectar o tubo pneumático a uma porta roscada macho sem a necessidade de adaptadores intermediários.

O mecanismo interno utiliza uma garra de retenção que mantém o tubo firmemente conectado e uma vedação em NBR responsável por evitar vazamentos na região de engate. Para remover o tubo, basta pressionar o botão de liberação e puxá-lo, tornando as operações de montagem e manutenção mais rápidas.

O projeto interno foi desenvolvido para proporcionar boa circulação de ar, mantendo uma área de passagem compatível com o diâmetro interno do tubo. Isso ajuda a reduzir restrições desnecessárias de fluxo e favorece o desempenho dos atuadores e demais componentes do circuito pneumático.

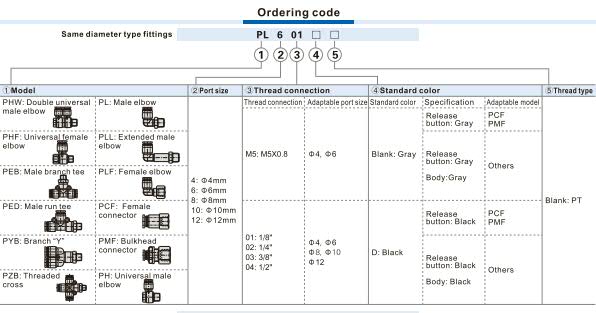

A série atende tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas fêmeas PT1/8, PT1/4, PT3/8 e PT1/2. As combinações variam conforme o diâmetro: para Ø12 mm, por exemplo, estão disponíveis apenas as roscas PT1/4, PT3/8 e PT1/2.

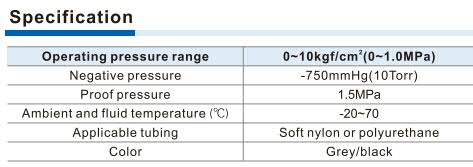

O PCF trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode operar em circuitos com pressão negativa de até -750 mmHg. Sua faixa de temperatura de -20 a 70 °C permite aplicação em diferentes máquinas e ambientes industriais.

Para uma instalação confiável, o tubo deve ser cortado perpendicularmente e inserido até o final do conector. A rosca deve ser montada com vedação adequada ao sistema, evitando aperto excessivo. Tubos deformados, riscados ou cortados irregularmente podem prejudicar a retenção e causar vazamentos.
