Linha PED - Conexão T em Linha Macho
O PED é um tê de passagem macho com duas conexões instantâneas para tubos. Uma saída fica alinhada à rosca macho e a outra é posicionada lateralmente em 90°. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Tê de Passagem Macho PED conecta uma porta roscada fêmea a dois tubos pneumáticos do mesmo diâmetro. Uma conexão para tubo fica alinhada à rosca macho, formando a passagem principal, enquanto a segunda saída fica posicionada lateralmente em 90°.
Essa geometria diferencia o PED do PEB. No PED, a rosca e uma das tubulações ficam no mesmo eixo; no PEB, as duas tubulações ficam alinhadas e a rosca ocupa o ramal central perpendicular.
O PED é indicado para criar uma derivação diretamente na porta de válvulas, cilindros, manifolds e outros componentes, reduzindo a necessidade de conexões adicionais.
Os engates rápidos facilitam a instalação e a manutenção, enquanto a rosca com selante previamente aplicado auxilia na vedação. A série atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O produto trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Derivação em T
- Saída reta e lateral
- Conexão instantânea
- Distribuição compacta
- Selante aplicado
- Ampla faixa de conexões
| Tipo | Tê pneumático de passagem macho |
| Configuração | 1 rosca macho + 2 tubos |
| Formato | Tê |
| Posição do primeiro tubo | Alinhado à rosca macho |
| Posição do segundo tubo | Lateral em 90° |
| Distribuição do ar | Uma entrada roscada para duas saídas |
| Sistema de conexão | Engate rápido |
| Diâmetro das duas saídas | Igual |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubos Ø4 mm | PT1/8" e PT1/4" |
| Combinações para tubos Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubos Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø10 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø12 mm | PT1/4" a PT1/2" |
| Identificação da cor preta | Letra D |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material dos botões de liberação | POM |
| Material das guias | Liga de alumínio |
| Material das garras de retenção | POM |
| Material das molas internas | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |

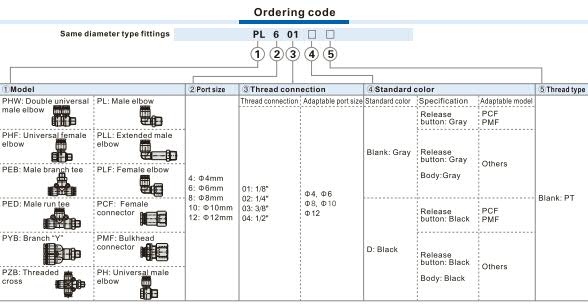

Passo

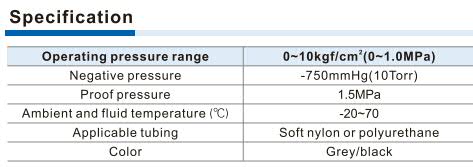

Passo
