Linha PSL - Regulador de Fluxo

O Controlador de Velocidade PSL é uma válvula reguladora de fluxo utilizada para ajustar a velocidade de avanço ou retorno de cilindros pneumáticos. O produto reúne regulagem unidirecional, conexão instantânea para o tubo e rosca macho em uma estrutura compacta de 90°.

Seu mecanismo interno permite a passagem livre do ar em um sentido e controla a vazão no sentido oposto. A abertura pode ser ajustada gradualmente pela haste de regulagem, possibilitando adequar a velocidade do atuador às exigências da máquina e do processo.

Após alcançar a velocidade desejada, a contraporca deve ser apertada para bloquear a posição da haste. Esse sistema ajuda a impedir mudanças de regulagem provocadas por vibrações, contato acidental ou movimentação próxima ao componente.

A haste possui estrutura antidesprendimento, desenvolvida para reduzir o risco de remoção acidental durante o ajuste. Essa característica aumenta a segurança da regulagem e ajuda a preservar os componentes internos do controlador.

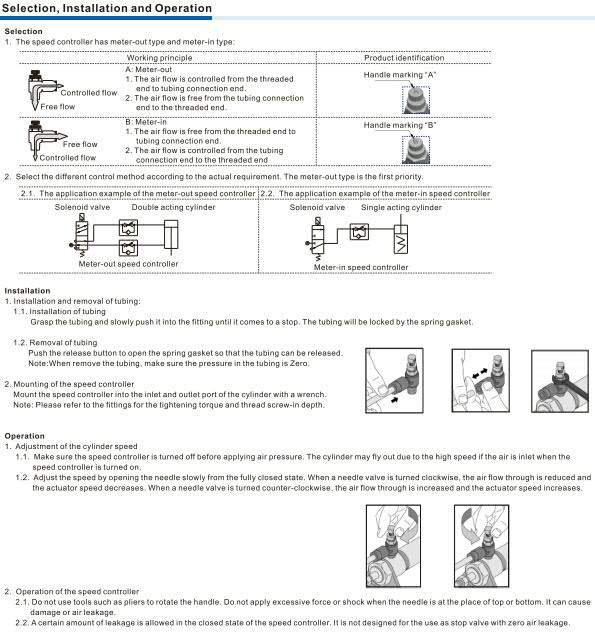

A série oferece dois métodos de controle. Os modelos identificados pela letra A são do tipo meter-out e regulam o ar que sai do atuador. Essa configuração geralmente proporciona maior estabilidade no movimento de cilindros pneumáticos, especialmente quando existem variações de carga.

Os modelos identificados pela letra B são do tipo meter-in e regulam o ar que entra no atuador. Essa alternativa é indicada quando a aplicação exige limitar diretamente a alimentação do cilindro ou controlar a transmissão de um sinal pneumático.

O PSL está disponível para tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm. As conexões roscadas incluem M5×0,8, PT1/8, PT1/4, PT3/8 e PT1/2, com combinações específicas para cada diâmetro de tubo.

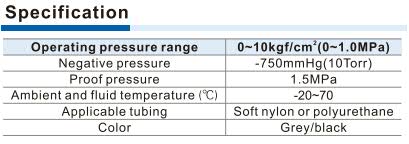

O produto trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode operar em sistemas com pressão negativa de até -750 mmHg. Sua faixa de temperatura de utilização é de -20 a 70 °C.

As roscas PT recebem selante previamente aplicado, auxiliando na vedação da conexão. O elemento regulador em latão possui tratamento superficial para proporcionar resistência à corrosão e à contaminação em aplicações pneumáticas industriais.

Durante a regulagem, a contraporca deve ser afrouxada antes de movimentar a haste. O ajuste deve ser feito gradualmente, observando a velocidade do cilindro. Depois de alcançar o resultado desejado, a contraporca deve ser reapertada sem aplicação de força excessiva.

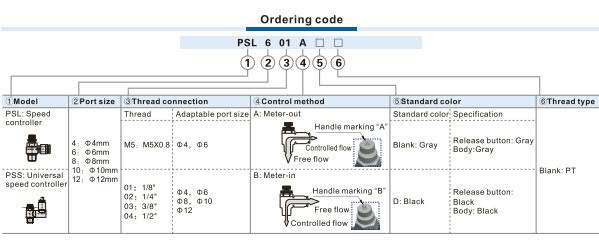

Para selecionar o código correto, devem ser definidos o diâmetro do tubo, o tamanho da rosca e o método de controle. A letra A representa meter-out e a letra B representa meter-in.
