Linha PHF - Cotovelo Universal Fêmea
O PHF é uma conexão universal com saída lateral para tubo e passagem roscada. Combina uma rosca macho inferior com uma rosca fêmea superior do mesmo tamanho. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Cotovelo Fêmea Universal PHF possui uma saída lateral com engate rápido para tubo, uma rosca macho inferior e uma rosca fêmea superior. As duas roscas apresentam o mesmo tamanho, formando uma passagem que permite instalar a conexão na porta do equipamento e manter uma conexão roscada disponível.
Essa configuração é indicada quando é necessário derivar uma linha pneumática sem perder o ponto roscado principal. A rosca fêmea superior pode receber outro componente compatível, enquanto a saída em 90° conecta o tubo ao circuito.
A estrutura universal pode ser orientada em 360°, facilitando o direcionamento do tubo e evitando dobras acentuadas. A série atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2", com combinações específicas para cada diâmetro.
O PHF opera com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Passagem roscada
- Orientação em 360°
- Saída lateral em 90°
- Conexão instantânea
- Montagem versátil
- Ampla faixa de conexões

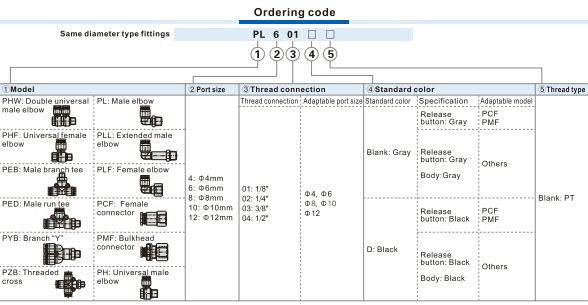

| Tipo | Cotovelo pneumático fêmea universal |
| Configuração | 1 tubo + 1 rosca macho + 1 rosca fêmea |
| Formato | Saída lateral em 90° |
| Sistema de conexão do tubo | Engate rápido |
| Orientação da conexão | Ajustável em 360° |
| Posição da rosca macho | Inferior |
| Posição da rosca fêmea | Superior |
| Relação entre as roscas | Macho e fêmea do mesmo tamanho |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubo Ø4 mm | PT1/8" |
| Combinações para tubo Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubo Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubo Ø10 mm | PT1/4" a PT1/2" |
| Combinações para tubo Ø12 mm | PT3/8" e PT1/2" |
| Identificação da cor preta | Letra D |

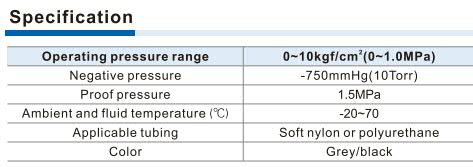

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Material do botão de liberação | POM |
| Material da guia | Liga de alumínio |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material das conexões roscadas | Latão |
| Tipo de rosca | PT |
