Linha GBD - Redutor metálico macho x fêmea
Adaptador pneumático metálico reto com uma rosca fêmea e uma rosca macho de tamanhos diferentes. Permite realizar transições entre componentes roscados, reduzindo a necessidade de conexões adicionais.
O GBD é um adaptador pneumático reto desenvolvido para interligar componentes com roscas de tamanhos diferentes. Sua configuração combina uma rosca fêmea de menor diâmetro com uma rosca macho de maior diâmetro em um único corpo metálico.
Essa construção permite instalar componentes com rosca macho menor em portas fêmeas maiores, eliminando a necessidade de utilizar vários adaptadores. O formato compacto reduz o espaço ocupado e simplifica a montagem do circuito pneumático.
O acabamento niquelado proporciona resistência mecânica, proteção contra corrosão e maior durabilidade em ambientes industriais. O sextavado externo facilita o aperto com chave e contribui para uma instalação firme e segura.
Disponível em seis combinações de roscas entre G1/8 e G1/2, o GBD trabalha com pressão de até 1,0 MPa e temperatura de até 150 °C. É indicado para válvulas, cilindros, manifolds, blocos distribuidores e demais componentes pneumáticos roscados.
- Adaptação de roscas
- Construção metálica
- Suporta até 150 °C
- Formato compacto
- Alta resistência
- Proteção anticorrosiva
- Instalação direta
- Menos componentes
| Modelo | GBD |
| Tipo | adaptador reto macho-fêmea |
| Configuração | 1 rosca fêmea + 1 rosca macho |
| Rosca I | conexão fêmea |
| Rosca II | conexão macho |
| Padrão das roscas | G |

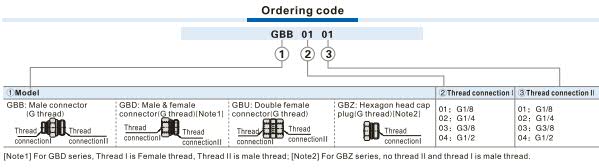

| Roscas disponíveis | G1/8, G1/4, G3/8 e G1/2 |
| Combinações | G1/8-G1/4, G1/8-G3/8, G1/8-G1/2, G1/4-G3/8, G1/4-G1/2 e G3/8-G1/2 |
| Fluido aplicável | ar comprimido |

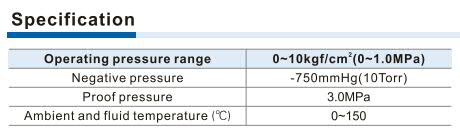

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 3,0 MPa |
| Temperatura de trabalho | 0 °C a 150 °C |
| Construção | metálica |
| Acabamento | niquelado |
| Instalação | aperto pelo sextavado externo |
| Aplicação | adaptação entre componentes com roscas de diferentes tamanhos |
