Linha PL - Conexão Cotovelo Macho PT

O Cotovelo PL Macho é uma conexão pneumática de 90° desenvolvida para ligar tubos de nylon flexível ou poliuretano a válvulas, cilindros, manifolds, unidades de preparação de ar e outros componentes que possuam entrada com rosca fêmea.

Seu formato em cotovelo permite mudar a direção da tubulação sem dobrar excessivamente o tubo. Essa configuração é indicada para instalações próximas a painéis, bases de máquinas, paredes ou outros componentes que limitem a passagem da linha pneumática.

A conexão para o tubo utiliza sistema de engate rápido. O tubo é inserido diretamente no conector e mantido pela garra interna, enquanto a vedação em NBR ajuda a impedir vazamentos. Para desconectar, basta pressionar o botão de liberação e retirar o tubo.

O corpo pode ser orientado após a instalação da rosca, permitindo direcionar a saída do tubo conforme o espaço disponível e o percurso da tubulação. Esse ajuste facilita a organização das linhas e ajuda a evitar curvas acentuadas que poderiam restringir o fluxo ou danificar o tubo.

A extremidade roscada é produzida em latão e recebe selante previamente aplicado, contribuindo para uma instalação mais rápida e uma vedação confiável. O corpo em PBT oferece construção leve e adequada às aplicações pneumáticas industriais.

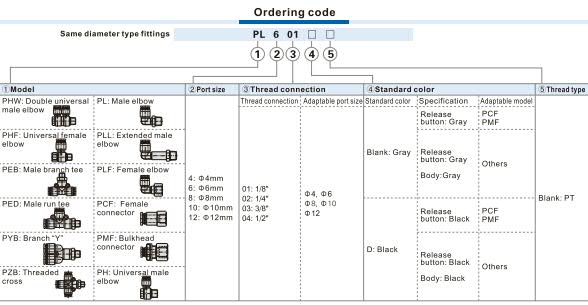

A série está disponível para tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas macho PT1/8, PT1/4, PT3/8 e PT1/2. As diferentes combinações permitem selecionar o modelo de acordo com a porta do equipamento e o diâmetro da tubulação.

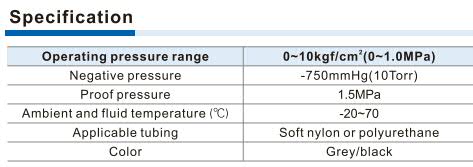

O Cotovelo PL trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 1,5 MPa e pode operar com pressão negativa de até -750 mmHg. Sua temperatura de utilização varia de -20 a 70 °C.

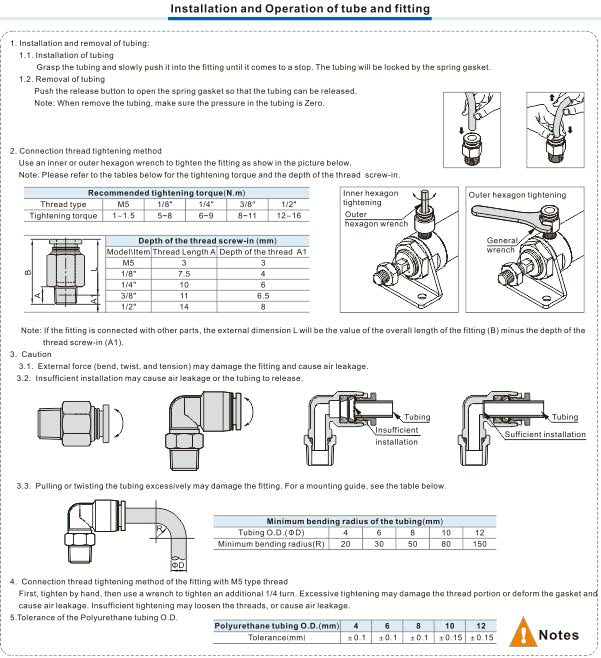

Para garantir uma instalação segura, o tubo deve ser cortado perpendicularmente e inserido completamente no conector. O aperto deve ser realizado pela região metálica apropriada, sem aplicar força diretamente sobre o corpo plástico. Após a montagem, o cotovelo deve ser orientado de forma que o tubo não fique tensionado, torcido ou excessivamente curvado.
