Linha BPMF - Conexão Metálica Passa-Painel Fêmea
O BPMF-Metal conecta um tubo pneumático a um componente com rosca macho através de painéis ou divisórias. Possui engate rápido, rosca fêmea PT e sistema de fixação por porca e arruela. Disponível para tubos de Ø4 a Ø12 mm e operação em temperaturas de até 150 °C.
O Conector Fêmea de Anteparo Metálico BPMF é uma conexão pneumática reta desenvolvida para atravessar e permanecer fixada em chapas, painéis, bases ou divisórias de máquinas. Ele cria um ponto de conexão organizado entre a tubulação pneumática e um componente com rosca macho.
O produto combina um engate rápido para o tubo com uma rosca interna PT. Sua região central possui rosca externa de fixação, porca metálica e arruela de borracha, permitindo prender o conector diretamente no painel e reduzir sua movimentação durante a operação ou manutenção.
Essa configuração é especialmente útil em painéis pneumáticos, caixas de comando e divisões entre diferentes áreas da máquina. A fixação evita que os esforços de conexão e desconexão sejam transferidos para outros componentes internos, proporcionando uma instalação mais estável e organizada.
O sistema de engate rápido permite inserir o tubo diretamente na conexão. O mecanismo interno mantém o tubo preso e realiza a vedação do circuito. Para desconectar, basta pressionar o anel de liberação e retirar o tubo.
O corpo metálico em latão possui tratamento niquelado para aumentar a resistência contra corrosão e contaminação. A construção também utiliza componentes em liga de alumínio e aço inoxidável, além de vedação em FKM/Viton compatível com temperaturas elevadas.
A série trabalha com pressão de até 0,9 MPa, suporta pressão de prova de 1,5 MPa e admite pressão negativa de até -750 mmHg. Sua faixa de temperatura é de 0 a 150 °C, sendo necessário verificar se o tubo utilizado também suporta a temperatura real da aplicação.
O BPMF atende tubos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas fêmeas PT1/8, PT1/4, PT3/8 e PT1/2. A rosca externa utilizada para a fixação no painel varia de M12×1 a M22×1 conforme o diâmetro do tubo.

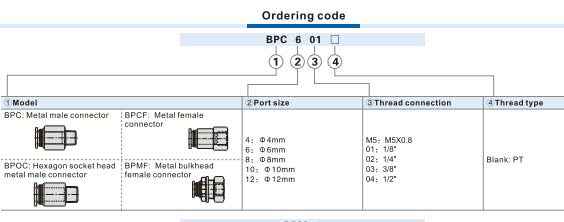

Para selecionar o código correto, devem ser definidos o diâmetro externo do tubo e o tamanho da rosca macho que será conectada ao BPMF. Também devem ser verificados a espessura do painel, o diâmetro do furo e o espaço disponível para aperto da porca.
- Fixação em painéis
- Rosca fêmea integrada
- Construção metálica
- Alta resistência térmica
- Conexão instantânea
- Montagem organizada
| Tipo | Conector pneumático fêmea de anteparo |
| Construção | Metálica |
| Configuração | 1 tubo + 1 rosca fêmea |
| Formato | Reto |
| Aplicação | Passagem e fixação em painéis |
| Sistema para o tubo | Engate rápido |
| Sistema de fixação | Rosca externa com porca |
| Elemento de apoio | Arruela de borracha |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas fêmeas | PT1/8, PT1/4, PT3/8 e PT1/2 |
| Rosca de fixação para Ø4 mm | M12×1 |
| Rosca de fixação para Ø6 mm | M14×1 |
| Rosca de fixação para Ø8 mm | M16×1 |
| Rosca de fixação para Ø10 mm | M20×1 |
| Rosca de fixação para Ø12 mm | M22×1 |
| Combinação para tubo Ø4 mm | PT1/8 |
| Combinações para tubo Ø6 mm | PT1/8 e PT1/4 |
| Combinações para tubo Ø8 mm | PT1/8 e PT1/4 |
| Combinações para tubo Ø10 mm | PT1/4 e PT3/8 |
| Combinações para tubo Ø12 mm | PT3/8 e PT1/2 |

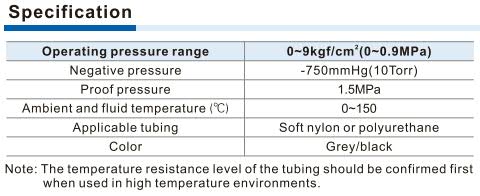

| Pressão de trabalho | 0 a 0,9 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura do fluido e ambiente | 0 a 150 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Material do corpo | Latão niquelado |
| Componentes internos | Liga de alumínio e aço inoxidável |
| Material da vedação interna | FKM/Viton |
| Quantidade de códigos oficiais | 9 |
