Linha PZB - Conexão Cruzeta Roscada
A PZB distribui uma conexão roscada entre três tubos pneumáticos. Possui duas saídas laterais opostas e uma saída superior, formando uma cruzeta compacta. Atende tubos de Ø6 a Ø12 mm e roscas PT1/8" a PT1/2".
A Cruzeta Roscada PZB conecta uma porta roscada fêmea a três tubos pneumáticos do mesmo diâmetro. Duas conexões instantâneas ficam em lados opostos e alinhados, enquanto a terceira saída é posicionada na parte superior, formando uma distribuição em cruz.
Essa configuração permite alimentar três linhas a partir de um único ponto roscado, reduzindo a necessidade de tês, adaptadores e outras conexões adicionais. É indicada para válvulas, manifolds, painéis e circuitos com múltiplas derivações próximas.
Os engates rápidos facilitam a instalação e a manutenção. As garras internas mantêm os tubos presos, enquanto as vedações em NBR ajudam a prevenir vazamentos. A rosca macho possui selante previamente aplicado.
A série atende tubos de Ø6 a Ø12 mm e roscas PT1/8" a PT1/2", conforme a combinação. Trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Três saídas
- Distribuição em cruz
- Conexão instantânea
- Montagem compacta
- Selante aplicado
- Menos conexões adicionais

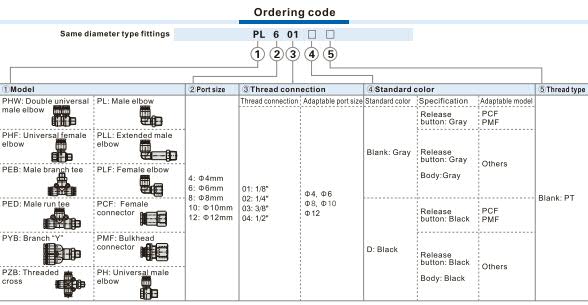

| Tipo | Cruzeta pneumática roscada |
| Configuração | 1 rosca macho + 3 tubos |
| Formato | Cruz |
| Distribuição do ar | Uma entrada roscada para três saídas |
| Posição dos tubos laterais | Duas saídas opostas e alinhadas |
| Posição do terceiro tubo | Saída superior perpendicular |
| Sistema de conexão | Engate rápido |
| Diâmetro das três saídas | Igual |
| Diâmetros de tubo | Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubos Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubos Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø10 mm | PT1/4" a PT1/2" |
| Combinações para tubos Ø12 mm | PT3/8" e PT1/2" |
| Identificação da cor preta | Letra D |

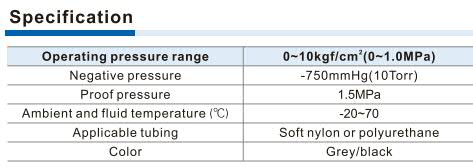

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material dos botões de liberação | POM |
| Material das guias | Liga de alumínio |
| Material das garras de retenção | POM |
| Material das molas internas | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
