Linha GPLM - Cotovelo passante para painel / passa muro
Cotovelo pneumático passante para painel com duas conexões instantâneas em 90°. Permite interligar tubos de mesmo diâmetro através de chapas ou divisórias, mantendo o circuito organizado e corretamente direcionado.
O GPLM é um cotovelo pneumático passante desenvolvido para interligar dois tubos de mesmo diâmetro através de painéis, chapas, suportes ou divisórias. Suas conexões posicionadas em 90° permitem alterar a direção da tubulação e otimizar o espaço interno de máquinas e painéis pneumáticos.
A rosca externa com porca proporciona uma fixação firme na superfície de montagem, mantendo a conexão estável e reduzindo a movimentação da tubulação. O formato em cotovelo facilita a instalação em locais com espaço limitado ou onde não é possível manter os tubos alinhados.
As duas conexões instantâneas agilizam a inserção e a remoção dos tubos, simplificando a montagem e as intervenções de manutenção. Disponível para tubos de Ø4 a Ø12 mm, o GPLM é indicado para máquinas, equipamentos automatizados e painéis pneumáticos que exigem uma passagem segura, organizada e compacta da tubulação.
- Saída em 90°
- Fixação em painel
- Montagem rápida
- Instalação compacta
- Circuito organizado
- Fácil manutenção

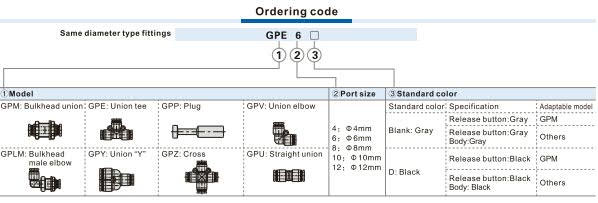

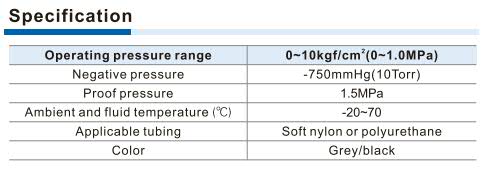

| Modelo | GPLM |
| Tipo | cotovelo passante para painel |
| Configuração | 2 conexões para tubos de mesmo diâmetro |
| Posição das conexões | 90° |
| Conexão dos tubos | engate instantâneo |
| Sistema de fixação | rosca externa com porca |
| Tubos disponíveis | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas de fixação | M12×1, M14×1, M16×1, M20×1 e M22×1 |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Ângulo de direcionamento | 90° |
| Aplicação | passagem e direcionamento de tubos através de painéis ou divisórias |
