Linha GPC - Conector Macho Reto
O conector macho reto AirTAC Série GPC realiza a conexão instantânea entre tubos pneumáticos e portas roscadas. Seu formato compacto facilita a instalação em máquinas, válvulas, cilindros e painéis pneumáticos.
O conector macho reto AirTAC Série GPC foi desenvolvido para conectar tubos de nylon flexível ou poliuretano diretamente a componentes com entrada roscada. Seu sistema de engate instantâneo permite instalar e remover o tubo com rapidez, reduzindo o tempo necessário para montagem e manutenção dos circuitos pneumáticos.
Disponível para tubos com diâmetros externos de Ø6, Ø8, Ø10 e Ø12 mm, possui opções de rosca M5 × 0,8, G1/8, G1/4, G3/8 e G1/2. A vedação incorporada à parte roscada ajuda a evitar vazamentos de ar na região da conexão, proporcionando maior confiabilidade operacional.
Com pressão de trabalho de até 1,0 MPa e temperatura operacional de -20 °C a 70 °C, a Série GPC é indicada para válvulas, cilindros, unidades de preparação de ar, máquinas, equipamentos e painéis de automação pneumática.
- Conexão rápida sem ferramentas
- Formato reto e compacto
- Vedação integrada na rosca
- Fácil montagem e remoção do tubo
- Compatível com nylon e poliuretano
- Construção resistente para uso industrial
- Disponível nas cores cinza e preta
- Reduz o tempo de montagem do circuito

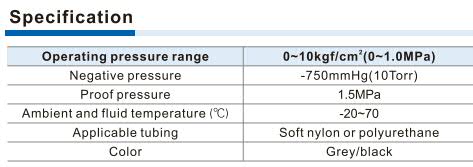

| Tipo | conector instantâneo macho reto |
| Faixa de pressão de trabalho | 0 a 1,0 MPa |
| Pressão de teste | 1,5 MPa |
| Pressão negativa | até -750 mmHg (10 Torr) |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível ou poliuretano |
| Diâmetros externos dos tubos | Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas disponíveis | M5 × 0,8, G1/8, G1/4, G3/8 e G1/2 |
| Sistema de conexão | engate instantâneo tipo push-in |
| Cores disponíveis | cinza ou preta |
| Material das vedações | NBR |
| Material do corpo | latão |
| Material do botão de liberação | POM |

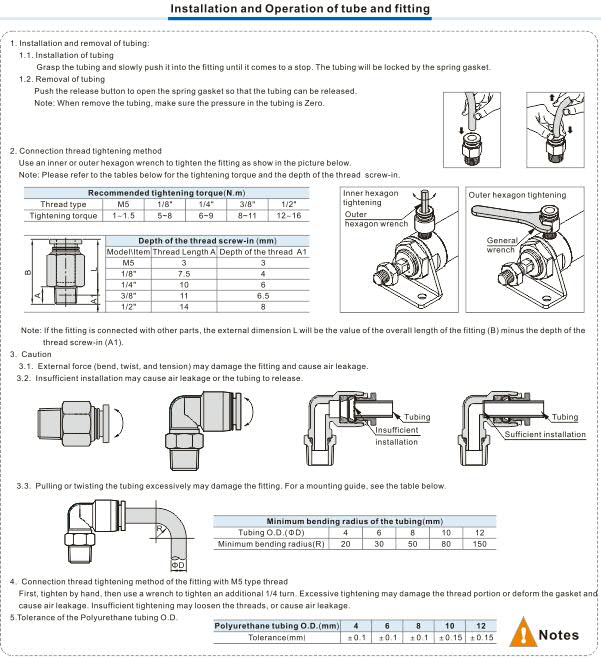

Passo

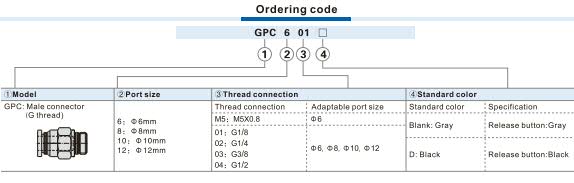

Passo
Passo
