Linha UN54D - Tubo Pneumático Antichama

O Tubo Resistente à Chama UN54D é utilizado para condução de ar comprimido em sistemas pneumáticos instalados em ambientes com risco de exposição ocasional a faíscas, calor ou fontes de ignição.

Sua estrutura antichama é formada em camada única. Diferentemente dos tubos de dupla camada, o UN54D não utiliza uma capa protetora externa removível. Isso mantém o diâmetro externo nominal do tubo e permite sua instalação direta em conexões pneumáticas compatíveis.

A construção de camada única torna o produto compacto e simplifica a montagem, pois não exige o desencapamento das extremidades antes da conexão. O tubo pode ser cortado perpendicularmente e inserido diretamente no engate rápido adequado ao seu diâmetro externo.

O material apresenta boa elasticidade e permite realizar curvas com raios reduzidos, facilitando a passagem por painéis, máquinas e espaços compactos. Também oferece resistência à água, abrasão, tração e uso contínuo em ambientes industriais.

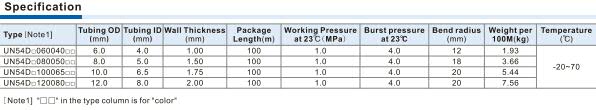

A série está disponível nas dimensões Ø6×4, Ø8×5, Ø10×6,5 e Ø12×8 mm. Todas as configurações trabalham com pressão de até 1,0 MPa e possuem pressão de ruptura de 4,0 MPa a 23 °C.

A faixa de temperatura de operação é de -20 a 70 °C. Como a pressão admissível diminui com o aumento da temperatura, a seleção deve considerar simultaneamente a pressão real do circuito e a temperatura máxima do ambiente.

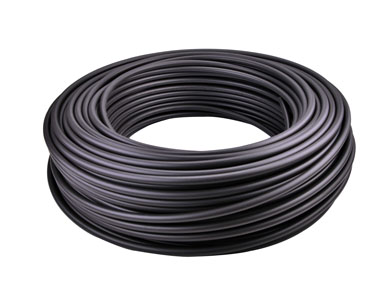

O UN54D é fornecido em rolos de 100 metros, nas cores azul, preto, verde, branco, vermelho e amarelo. As opções de cor facilitam a identificação visual de diferentes máquinas, setores, funções ou circuitos pneumáticos.

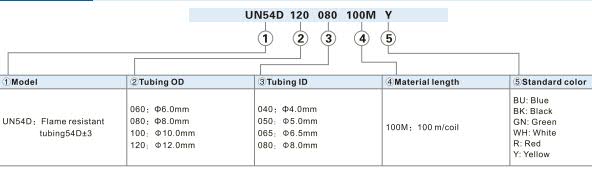

Para selecionar o código correto, devem ser definidos o diâmetro externo, o diâmetro interno e a cor. Durante a instalação, é necessário respeitar o raio mínimo de curvatura e evitar contato direto e contínuo com fontes intensas de calor. A resistência à chama reduz o risco de propagação, mas não torna o tubo incombustível.
