Linha PHW - Cotovelo Universal Duplo Macho
O PHW conecta uma porta roscada a dois tubos pneumáticos paralelos. Possui corpo universal orientável, permitindo direcionar simultaneamente as duas saídas. Atende tubos de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2".
O Cotovelo Macho Universal Duplo PHW conecta uma porta roscada fêmea a dois tubos pneumáticos do mesmo diâmetro. Suas duas saídas paralelas distribuem o ar da conexão principal, reduzindo a necessidade de instalar uma derivação separada.
O corpo universal pode ser orientado em 360°, permitindo posicionar simultaneamente as duas tubulações conforme o espaço disponível. Essa característica facilita instalações próximas a válvulas, cilindros, manifolds e painéis pneumáticos.
As saídas possuem engate rápido, com garras internas para retenção dos tubos e vedações em NBR. A rosca macho recebe selante previamente aplicado, contribuindo para uma instalação rápida e confiável.
A série atende duas tubulações de Ø4 a Ø12 mm e roscas PT1/8" a PT1/2", conforme a combinação disponível. Trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Duas saídas paralelas
- Orientação em 360°
- Distribuição compacta
- Conexão instantânea
- Selante aplicado
- Menos conexões adicionais
| Tipo | Cotovelo pneumático macho universal duplo |
| Configuração | 1 rosca macho + 2 tubos |
| Formato | Duas saídas laterais paralelas |
| Distribuição do ar | Uma entrada roscada para duas saídas |
| Sistema de conexão | Engate rápido |
| Orientação da conexão | Ajustável em 360° |
| Diâmetros de tubo | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Diâmetro das duas saídas | Igual |
| Roscas disponíveis | PT1/8", PT1/4", PT3/8" e PT1/2" |
| Combinações para tubos Ø4 mm | PT1/8" |
| Combinações para tubos Ø6 mm | PT1/8", PT1/4" e PT3/8" |
| Combinações para tubos Ø8 mm | PT1/8" a PT1/2" |
| Combinações para tubos Ø10 mm | PT1/4" a PT1/2" |
| Combinações para tubos Ø12 mm | PT3/8" e PT1/2" |
| Identificação da cor preta | Letra D |

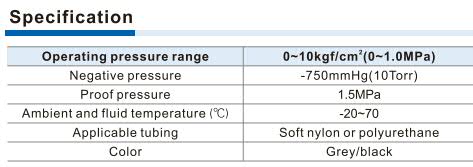

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material dos botões de liberação | POM |
| Material das guias | Liga de alumínio |
| Material das garras de retenção | POM |
| Material das molas internas | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
