Linha GBPCF - Conexão Metálica Tubo x Rosca Fêmea
Conector pneumático fêmea metálico com engate instantâneo para tubos. Indicado para aplicações que exigem resistência mecânica, proteção contra corrosão e operação em temperaturas de até 150 °C.
O GBPCF é um conector pneumático fêmea metálico desenvolvido para realizar a ligação direta entre tubos e componentes com rosca macho, como válvulas, cilindros, manifolds e outros dispositivos pneumáticos. Sua configuração combina uma conexão instantânea para tubo com uma entrada roscada fêmea.
A construção metálica com acabamento niquelado proporciona resistência mecânica, proteção contra corrosão e maior durabilidade em ambientes industriais. O modelo pode operar em temperaturas de até 150 °C, desde que o tubo utilizado também seja adequado às condições térmicas da aplicação.
O sistema de engate instantâneo facilita a inserção e a remoção do tubo, reduzindo o tempo de instalação e simplificando as intervenções de manutenção. Seu projeto interno favorece uma passagem eficiente do ar comprimido, mantendo a conexão firme e confiável.
Disponível para tubos de Ø4 a Ø12 mm e roscas de M5×0,8 a G1/2, o GBPCF é indicado para máquinas, equipamentos automatizados e circuitos pneumáticos que exigem uma conexão fêmea compacta, resistente e preparada para condições de trabalho mais severas.
- Construção metálica
- Suporta até 150 °C
- Engate instantâneo
- Alta resistência
- Proteção anticorrosiva
- Montagem rápida
| Modelo | GBPCF |
| Tipo | conector fêmea metálico |
| Configuração | 1 conexão para tubo e 1 rosca fêmea |
| Conexão do tubo | engate instantâneo |
| Padrão da rosca | G e métrica |

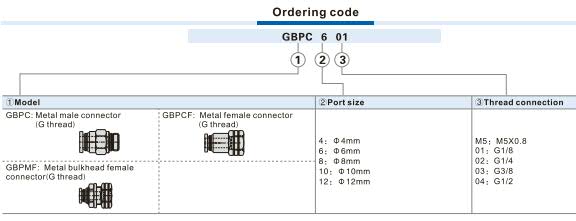

| Roscas disponíveis | M5×0,8, G1/8, G1/4, G3/8 e G1/2 |
| Tubos disponíveis | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |

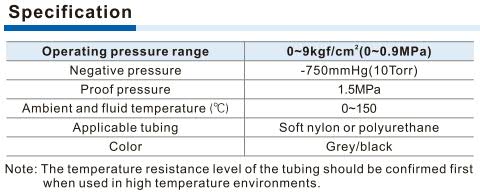

| Pressão de trabalho | 0 a 0,9 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | 0 °C a 150 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Construção | metálica |
| Acabamento do corpo | niquelado |
| Sistema de conexão | engate instantâneo |
| Aplicação | conexão entre tubos e componentes com rosca macho |
| Requisito para alta temperatura | utilizar tubo compatível com a temperatura da aplicação |
