Linha BPOC - Conexão Metálica Reta Macho com Sextavado Interno

O Conector Macho Metálico BPOC é uma conexão pneumática reta desenvolvida para ligar tubos de nylon flexível ou poliuretano diretamente a válvulas, cilindros, manifolds e outros componentes com porta roscada fêmea.

Seu principal diferencial é o sextavado localizado internamente na conexão. Essa configuração permite apertar o componente com uma chave sextavada inserida pelo lado do engate, facilitando a instalação em pontos onde não existe espaço suficiente para utilizar uma chave convencional ao redor do corpo.

O engate rápido permite inserir o tubo diretamente no conector, reduzindo o tempo de montagem. O mecanismo interno mantém o tubo firmemente preso e realiza a vedação do circuito. Para desconectar, basta pressionar o anel de liberação e retirar o tubo.

A construção metálica proporciona maior resistência mecânica e térmica em comparação com conexões predominantemente plásticas. O corpo em latão possui tratamento especial de niquelação, que aumenta a proteção contra corrosão e contaminação em ambientes industriais.

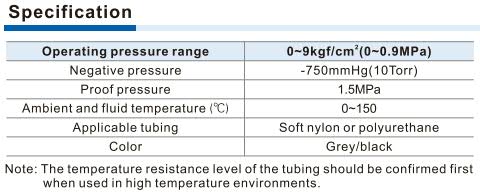

O BPOC trabalha com pressão de até 0,9 MPa, suporta pressão de prova de 1,5 MPa e admite pressão negativa de até -750 mmHg. Sua faixa de temperatura vai de 0 a 150 °C, sendo necessário confirmar se o tubo escolhido também suporta a temperatura real da aplicação.

A série atende tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm. As conexões roscadas incluem M5×0,8, PT1/8, PT1/4, PT3/8 e PT1/2, totalizando 11 combinações oficiais.

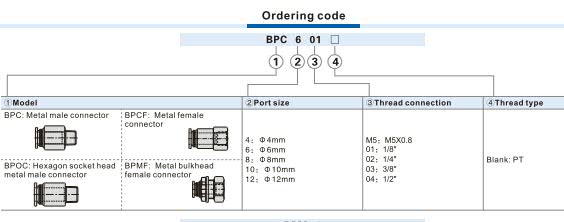

Para selecionar o código correto, devem ser definidos o diâmetro externo do tubo e a rosca da porta do equipamento. Durante a instalação, o componente deve ser apertado pelo sextavado interno com ferramenta adequada, evitando torque excessivo. O tubo deve ser cortado perpendicularmente e inserido até o final para garantir retenção e vedação confiáveis.
