Linha PKD - Conexão Distribuidora Tripla com Redução
O PKD é um distribuidor redutor com uma conexão principal e três ramificações menores. Possui rosca macho na extremidade oposta ao tubo principal e três saídas laterais. Disponível nas combinações Ø6–4, Ø8–6 e Ø10–8 mm.
O Distribuidor Redutor Triplo Macho PKD reúne uma rosca macho, uma conexão para tubo principal e três ramificações de menor diâmetro. Essa configuração permite distribuir o ar de uma linha principal para três tubos menores sem utilizar redutores e tês separados.
O tubo principal fica alinhado à rosca macho, enquanto as três saídas reduzidas são distribuídas lateralmente ao longo do corpo. O formato compacto facilita a organização das tubulações em painéis, conjuntos de válvulas e equipamentos com diversos pontos de consumo próximos.
A série possui três combinações: tubo principal Ø6 mm com ramificações Ø4 mm e rosca PT1/8"; principal Ø8 mm com ramificações Ø6 mm e PT1/4"; ou principal Ø10 mm com ramificações Ø8 mm e PT3/8".
O PKD trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C. Os engates rápidos facilitam a montagem, e a rosca possui selante previamente aplicado. Está disponível na cor cinza padrão ou preta, identificada pela letra D.
- Três ramificações
- Redução integrada
- Distribuição compacta
- Conexão instantânea
- Menos componentes
- Selante aplicado
| Tipo | Distribuidor pneumático redutor triplo macho |
| Configuração | 1 rosca macho + 1 tubo principal + 3 tubos reduzidos |
| Formato | Distribuidor linear com três ramificações |
| Sistema de conexão | Engate rápido |
| Quantidade de conexões para tubo | 4 |
| Quantidade de ramificações reduzidas | 3 |
| Diâmetro das três ramificações | Igual |
| Diâmetros do tubo principal | Ø6, Ø8 e Ø10 mm |
| Diâmetros das ramificações | Ø4, Ø6 e Ø8 mm |
| Roscas disponíveis | PT1/8", PT1/4" e PT3/8" |

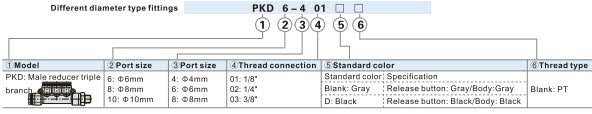

| Combinação PKD6-401 | Principal Ø6 + ramificações Ø4 + PT1/8" |
| Combinação PKD8-602 | Principal Ø8 + ramificações Ø6 + PT1/4" |
| Combinação PKD10-803 | Principal Ø10 + ramificações Ø8 + PT3/8" |
| Identificação da cor preta | Letra D |

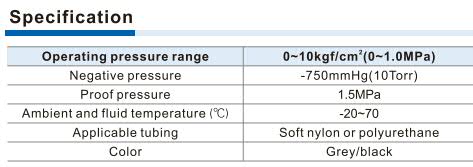

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material dos botões de liberação | POM |
| Material das guias | Liga de alumínio |
| Material das garras de retenção | POM |
| Material das molas internas | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
