Linha GZ - Válvula de Bloqueio e Despressurização - NR12
A Série GZ é uma válvula manual de bloqueio e despressurização utilizada para interromper o fornecimento de ar comprimido e eliminar a pressão residual do circuito durante manutenções. Possui indicação visual das posições de alimentação e escape e pode ser bloqueada para evitar acionamentos acidentais.
A válvula de bloqueio e despressurização AirTAC Série GZ foi desenvolvida para controlar manualmente a alimentação de ar comprimido em máquinas e sistemas pneumáticos. Sua construção de três vias e duas posições permite liberar ou interromper o fornecimento de ar e, simultaneamente, realizar a descarga da pressão residual presente no circuito.
Na posição SUP, a válvula permite a passagem do ar da entrada para o sistema pneumático. Ao girar o comando manual em 90° para a posição EXH, a alimentação é interrompida e o ar presente na saída é direcionado para a conexão de escape.
Essa operação é especialmente importante durante inspeções, ajustes e manutenções, pois reduz o risco de pressurização inesperada e de movimentos acidentais dos atuadores. A posição de bloqueio pode ser travada conforme o procedimento de segurança adotado pela máquina, impedindo que terceiros restabeleçam o fornecimento de ar durante a intervenção.
A Série GZ possui construção modular e pode ser integrada às unidades de preparação de ar das séries G e GA por meio de suporte apropriado. Está disponível nos tamanhos GZ200, GZ300 e GZ400, com conexões de 1/8" a 1/2" e opções de rosca PT, G ou NPT.
- Bloqueio manual do ar
- Elimina a pressão residual
- Reduz acionamentos acidentais
- Indicação visual clara
- Operação em 90°
- Permite travamento
- Construção modular
- Instalação compacta
- Integração com conjuntos FRL
- Maior segurança na manutenção

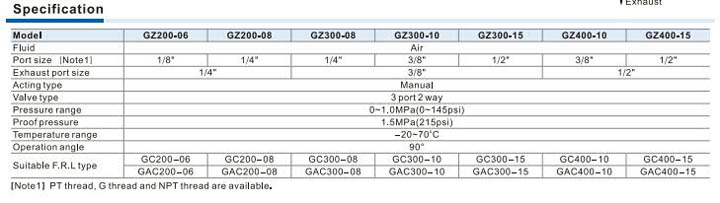

| Produto | Válvula manual de bloqueio e despressurização |
| Série | GZ |

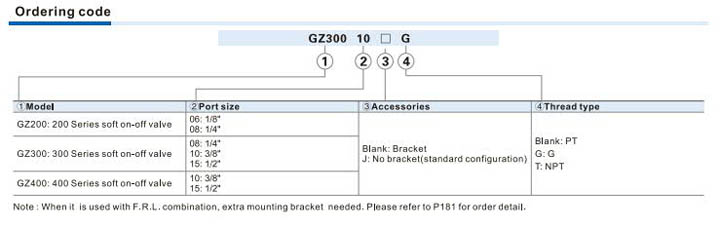

| Modelos | GZ200, GZ300 e GZ400 |
| Fluido | Ar comprimido |
| Tipo de válvula | 3 vias e 2 posições |
| Acionamento | Manual |
| Conexão | 1/8", 1/4", 3/8" ou 1/2" |
| Conexão de escape | 1/4", 3/8" ou 1/2", conforme o modelo |
| Faixa de pressão | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Ângulo de operação | 90° |
| Posições identificadas | SUP — alimentação / EXH — escape |
| Rosca | PT, G ou NPT |
| Suporte | Com ou sem suporte |
| Integração | Unidades de preparação das séries G e GA |
| Bloqueio para manutenção | Permitido conforme o procedimento de segurança da máquina |
