Linha DPS - Pressostato com duas saídas digitais

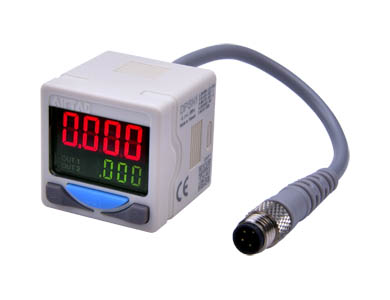

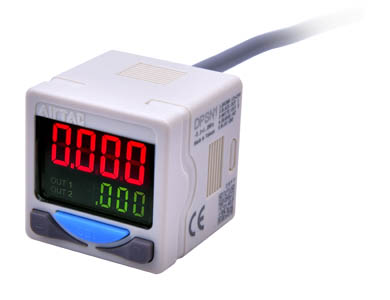

A Série DPS é composta por sensores digitais para monitoramento e controle da pressão pneumática e do vácuo. Possui display LCD de duas linhas, duas saídas digitais, diferentes modos de controle e versões NPN ou PNP.
O sensor digital de pressão AirTAC Série DPS foi desenvolvido para monitorar e controlar pressões positivas, negativas e condições de vácuo em máquinas e sistemas pneumáticos.
O display LCD de duas linhas permite visualizar simultaneamente a pressão medida e o valor configurado. As cores vermelha e verde podem ser programadas para facilitar a identificação do estado operacional e das condições de saída.
A linha oferece duas faixas de medição. A versão 01 trabalha entre -100 e +100 kPa, sendo indicada principalmente para aplicações de vácuo e baixa pressão. A versão 10 opera entre -100 e +1.000 kPa, atendendo sistemas pneumáticos convencionais.
O sensor possui duas saídas digitais, disponíveis nas configurações NPN ou PNP. Os modos básico, histerese e comparador de janela permitem adaptar o acionamento das saídas às necessidades do processo. O tempo de resposta também pode ser ajustado entre 2 e 5.000 ms para evitar comutações causadas por variações repentinas de pressão.
Entre os recursos disponíveis estão bloqueio das teclas, zeragem do display, seleção da unidade de pressão, ajuste de histerese, alteração da cor do display e modo de economia de energia. Nas versões NPN, a função de cópia permite transferir parâmetros entre sensores, facilitando a configuração de várias unidades semelhantes.

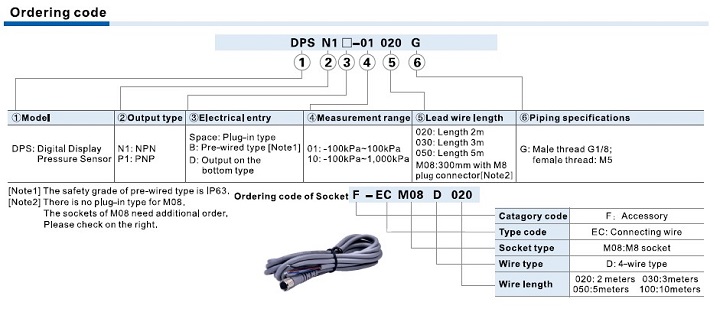

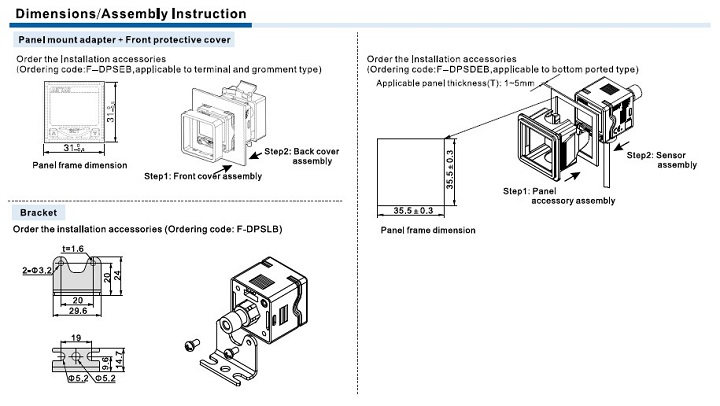

A Série DPS pode ser fornecida com conexão elétrica plug-in, cabo pré-instalado ou saída inferior, além de diferentes comprimentos de cabo e opção com conector M8. A conexão pneumática combina rosca externa G1/8" e interna M5, proporcionando flexibilidade de instalação em painéis, conjuntos de preparação e equipamentos compactos.
- Medição de pressão e vácuo
- Duas saídas digitais
- Display de duas linhas
- Visualização em duas cores
- Saídas NPN ou PNP
- Alta repetibilidade
- Resposta configurável
- Comparador de janela
- Ajuste de histerese
- Função de bloqueio
- Função de zeragem
- Modo de economia de energia

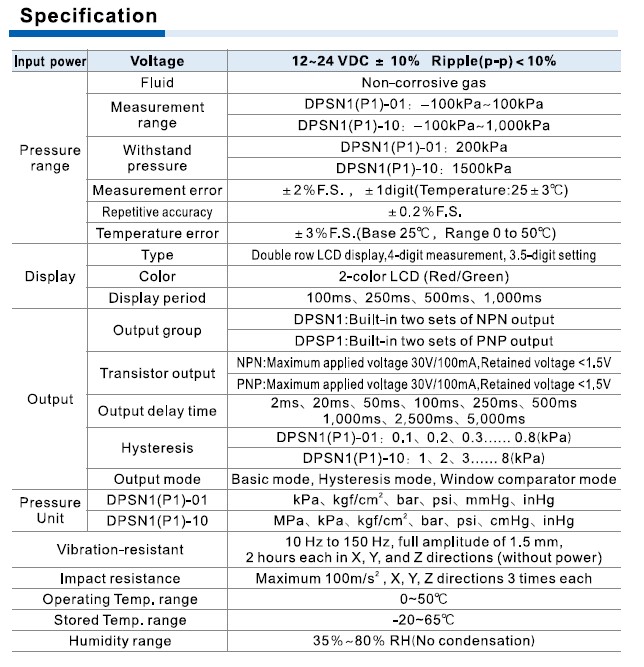

| Produto | Sensor digital de pressão |
| Série | DPS |
| Fluido | Gases não corrosivos |
| Alimentação | 12 a 24 VDC ±10% |
| Faixa de medição — modelo 01 | -100 a +100 kPa |
| Faixa de medição — modelo 10 | -100 a +1.000 kPa |
| Pressão suportada — modelo 01 | 200 kPa |
| Pressão suportada — modelo 10 | 1.500 kPa |
| Erro de medição | ±2% do fundo de escala ±1 dígito |
| Repetibilidade | ±0,2% do fundo de escala |
| Erro por temperatura | ±3% do fundo de escala |
| Display | LCD de duas linhas |
| Cores do display | Vermelho e verde |
| Saídas | Duas saídas digitais NPN ou PNP |
| Tensão máxima na saída | 30 VDC |
| Corrente máxima na saída | 100 mA |
| Tensão residual | Inferior a 1,5 V |
| Tempo de resposta | Ajustável de 2 a 5.000 ms |
| Modos de saída | Básico, histerese e comparador de janela |
| Temperatura de trabalho | 0 °C a +50 °C |
| Temperatura de armazenamento | -20 °C a +65 °C |
| Umidade de trabalho | 35% a 80% RH, sem condensação |
| Grau de proteção | IP63 na versão pré-cabeada |
| Conexão pneumática | Rosca externa G1/8" e interna M5 |
| Entrada elétrica | Plug-in, pré-cabeada ou inferior |
