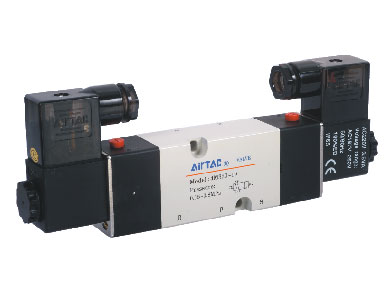

Linha 4M - Válvula Solenoide NAMUR 5/2 vias
A 4M AirTAC é uma válvula solenoide 5/2 vias com interface NAMUR para montagem direta no atuador. Está disponível em três tamanhos, com simples ou dupla solenóide e conexões de M5 a 3/8". Possui cinco opções de tensão, entrada por terminal ou cabo e versões com rosca G. Reduz tubulações e simplifica a automação de válvulas de processo.
A Válvula Solenoide 5/2 Vias Série 4M NAMUR AirTAC foi desenvolvida para montagem direta em atuadores pneumáticos rotativos utilizados na automação de válvulas de processo.
A interface NAMUR elimina a necessidade de conexões e mangueiras entre a válvula solenoide e o atuador, reduzindo pontos de vazamento, espaço de instalação e tempo de montagem.
A linha está disponível nas séries 4M100, 4M200 e 4M300, com conexões que variam de M5 a 3/8" e capacidades de vazão adequadas a diferentes tamanhos de atuadores. Os modelos código 10 possuem simples solenóide, enquanto os modelos código 20 utilizam dupla solenóide com memória de posição.
A válvula opera com pressão de 0,15 a 0,8 MPa e está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V. A entrada elétrica pode ser por terminal ou cabo tipo grommet.
Sua construção em liga de alumínio, grau de proteção IP65 e acionamento manual tornam a série adequada para automação de válvulas borboleta, esfera e outros dispositivos com atuadores pneumáticos rotativos.
- Montagem direta NAMUR
- Redução de tubulações
- Simples ou dupla solenóide
- Memória de posição
- Proteção IP65
- Três faixas de vazão

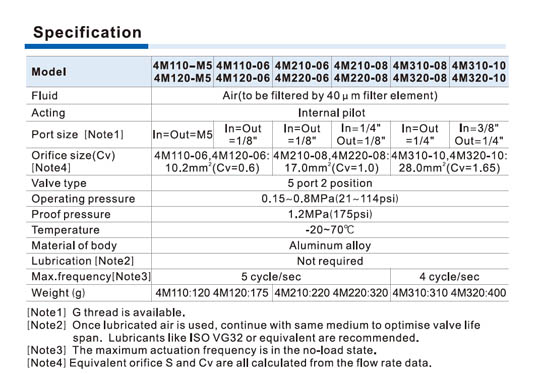

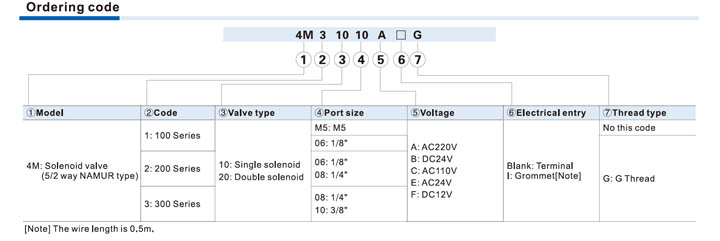

| Marca | AirTAC |
| Série | 4M NAMUR |
| Produto | Válvula solenoide |
| Configuração | 5/2 vias |
| Interface de montagem | NAMUR |
| Tipo de acionamento | Pilotado internamente |
| Modelos código 10 | Simples solenóide |
| Modelos código 20 | Dupla solenóide com memória de posição |
| Séries disponíveis | 4M100, 4M200 e 4M300 |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Conexões da série 4M100 | M5 ou 1/8" |
| Conexões da série 4M200 | 1/8" ou 1/4" |
| Conexões da série 4M300 | 1/4" ou 3/8" |
| Opção de rosca | Rosca G disponível nas conexões em polegadas |
| Área efetiva 4M110-06 e 4M120-06 | 10,2 mm² |
| Coeficiente de vazão 4M110-06 e 4M120-06 | Cv 0,6 |
| Área efetiva 4M210-08 e 4M220-08 | 17 mm² |
| Coeficiente de vazão 4M210-08 e 4M220-08 | Cv 1,0 |
| Área efetiva 4M310-10 e 4M320-10 | 28 mm² |
| Coeficiente de vazão 4M310-10 e 4M320-10 | Cv 1,65 |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Lubrificante recomendado, quando utilizado | ISO VG32 ou equivalente |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo da série 4M100 em AC | 3,5 a 4,0 VA |
| Consumo da série 4M100 em DC | 2,5 a 2,8 W |
| Consumo das séries 4M200 e 4M300 em AC | 4,5 a 5,0 VA |
| Consumo das séries 4M200 e 4M300 em DC | 2,5 a 3,0 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima das séries 4M100 e 4M200 | 5 ciclos por segundo |
| Frequência máxima da série 4M300 | 4 ciclos por segundo |
| Acionamento manual | Disponível para testes e regulagens |
| Posição de instalação | Montagem direta no atuador com a superfície voltada para cima |
