Linha ASC - Válvula Reguladora de Fluxo
Válvula pneumática para regulagem precisa da vazão de ar. Controla o fluxo em um sentido e permite passagem livre no sentido contrário. Indicada para ajuste da velocidade de cilindros pneumáticos. Disponível com conexões de 1/8" a 1/2".
A válvula de controle de fluxo AirTAC Série ASC é utilizada para regular a passagem de ar comprimido e controlar a velocidade de cilindros e outros atuadores pneumáticos. Seu funcionamento permite ajustar a vazão em um sentido enquanto mantém a passagem livre no sentido contrário.
O parafuso de regulagem proporciona ajuste sensível e preciso, enquanto a contraporca ajuda a manter a configuração selecionada durante a operação. Conforme o tamanho escolhido, a vazão controlada pode atingir 1.650 L/min e a vazão livre pode chegar a 2.500 L/min.
Com corpo compacto em liga de alumínio e conexões entre 1/8" e 1/2", a Série ASC pode ser instalada em diferentes posições e aplicada em máquinas, dispositivos e linhas pneumáticas que exigem controle estável do movimento dos atuadores.
- Ajuste preciso
- Fluxo unidirecional
- Alta capacidade de vazão
- Estrutura compacta
- Fácil instalação
- Regulagem bloqueável

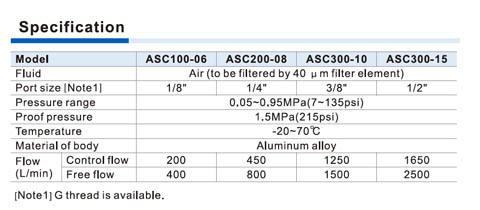

| Fluido | Ar comprimido filtrado a 40 µm |
| Função | Controle unidirecional de fluxo |
| Pressão de trabalho | 0,05 a 0,95 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | 1/8", 1/4", 3/8" e 1/2" |
| Rosca opcional | G |
| Vazão controlada | 200 a 1.650 L/min |
| Vazão livre | 400 a 2.500 L/min |
| Regulagem | Parafuso de ajuste |
| Bloqueio do ajuste | Contraporca |
| Material do corpo | Liga de alumínio |
