Linha 3V2M - Válvula Solenoide Modular 3/2 Vias
A 3V2M AirTAC é uma válvula solenoide modular 3/2 vias para instalação obrigatória em sub-base. Está disponível nas configurações normalmente fechada ou aberta e em cinco opções de tensão. O sistema permite escape centralizado ou separado e conjuntos expansíveis de até 20 estações. Indicada para máquinas com múltiplos comandos pneumáticos e necessidade de instalação organizada.

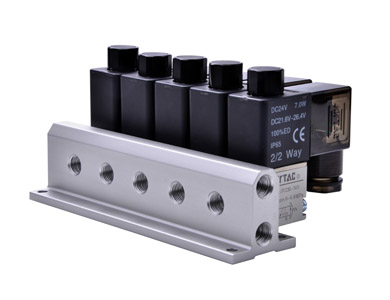

A Válvula Solenoide 3/2 Vias 3V2M AirTAC foi desenvolvida para utilização em sistemas modulares com sub-base, permitindo reunir diferentes comandos pneumáticos em um conjunto compacto e organizado.

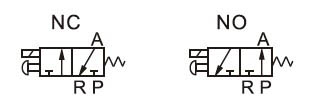

A série está disponível nas configurações normalmente fechada (NC) e normalmente aberta (NO). A função da válvula é definida pelo modelo selecionado e não pode ser alterada pela inversão da vedação da sub-base.
O sistema pode ser configurado com escape centralizado ou separado, facilitando a adaptação às características da máquina. As sub-bases utilizam conexões de 1/8", com opção de rosca G, e permitem formar conjuntos de até 20 estações.

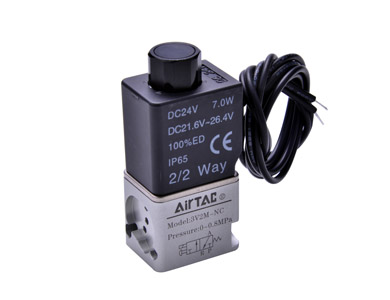

A 3V2M está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com entrada elétrica por terminal ou cabo tipo grommet de 0,5 metro. Seu grau de proteção IP65 favorece a utilização em ambientes industriais.
A estrutura modular simplifica a ampliação do conjunto, a identificação de falhas e as intervenções de manutenção. A alimentação, o escape e a instalação elétrica podem ser organizados de forma centralizada, reduzindo espaço e acessórios na montagem.
- Construção modular
- Versões NC e NO
- Escape configurável
- Expansão até 20 estações
- Proteção IP65
- Dispensa lubrificação

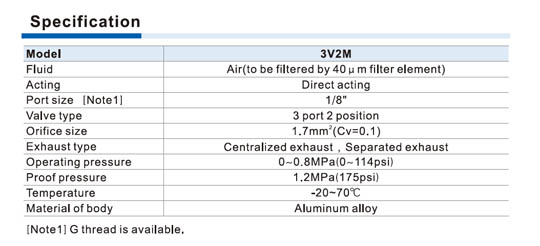

| Marca | AirTAC |
| Série | 3V2M |
| Produto | Válvula solenoide modular |
| Configuração | 3/2 vias |
| Tipos disponíveis | Normalmente fechada ou normalmente aberta |
| Código NC | Normalmente fechada |
| Código NO | Normalmente aberta |
| Tipo de acionamento | Direto |
| Instalação | Obrigatoriamente em sub-base |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Conexões da sub-base | 1/8" |
| Opção de rosca | Rosca G disponível |
| Área do orifício | 1,7 mm² |
| Coeficiente de vazão | Cv 0,1 |
| Tipos de escape | Centralizado ou separado |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em corrente alternada | 7 VA |
| Consumo em corrente contínua | 7 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 10 ciclos por segundo, sem carga |
| Acionamento manual | Disponível para testes e ajustes |
| Capacidade do conjunto | 1 a 20 estações |
| Placa cega compatível | P-3V2M-R2 |
