Linha 3V - Manifold para Válvulas Solenoides
O coletor 3V AirTAC permite reunir de 1 a 16 válvulas em um sistema pneumático modular. Está disponível para as séries 3V100, 3V200 e 3V300, respeitando a compatibilidade dimensional. Centraliza a alimentação e o escape, reduzindo conexões, espaço e tempo de instalação. Possui versões com rosca padrão ou rosca G e permite o uso de placas cegas.
O Coletor 3V AirTAC foi desenvolvido para reunir válvulas solenoides de uma mesma série em um conjunto pneumático compacto, organizado e expansível.
A linha inclui os modelos 3V100M, 3V200M e 3V300M, compatíveis respectivamente com as válvulas das séries 3V100, 3V200 e 3V300. Cada coletor pode ser configurado com 1 a 16 estações.
A instalação centralizada reduz a quantidade de conexões e mangueiras utilizadas no equipamento, além de facilitar a distribuição do ar comprimido e o direcionamento do escape. Essa organização também simplifica a identificação de falhas e as intervenções de manutenção.
Os modelos 3V100M e 3V200M possuem conexão principal de 1/4", enquanto o 3V300M utiliza conexão de 3/8". Todos estão disponíveis com opção de rosca G.

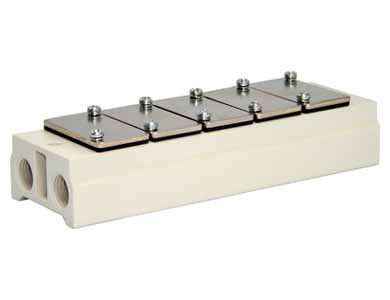

Posições não utilizadas podem receber placas cegas específicas para cada tamanho de coletor, permitindo reservar espaços para futuras ampliações sem substituir o conjunto completo.
- Estrutura modular
- Expansão até 16 estações
- Alimentação centralizada
- Menos conexões
- Instalação compacta
- Manutenção organizada

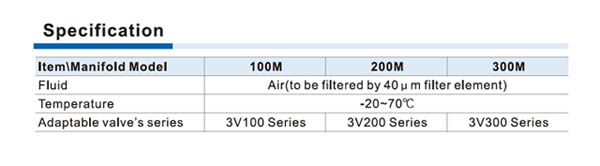

| Marca | AirTAC |
| Produto | Coletor para válvulas solenoides |
| Modelos disponíveis | 3V100M, 3V200M e 3V300M |
| Quantidade de estações | 1 a 16 posições |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Temperatura de trabalho | -20 °C a 70 °C |
| Configuração | Modular e expansível |
| Tipo de alimentação e escape | Centralizados |
| Coletor 3V100M | Compatível com válvulas da série 3V100 |
| Coletor 3V200M | Compatível com válvulas da série 3V200 |
| Coletor 3V300M | Compatível com válvulas da série 3V300 |
| Conexão principal 3V100M | 1/4" |
| Conexão principal 3V200M | 1/4" |
| Conexão principal 3V300M | 3/8" |
| Opção de rosca | Rosca G disponível |
| Capacidade mínima | 1 estação |
| Capacidade máxima | 16 estações |

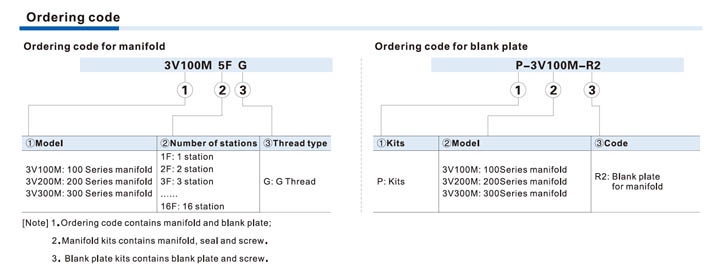

| Composição do kit do coletor | Coletor, vedação e parafusos |
| Placa cega para 3V100M | P-3V100M-R2 |
| Placa cega para 3V200M | P-3V200M-R2 |
| Placa cega para 3V300M | P-3V300M-R2 |
| Composição do kit de placa cega | Placa e parafusos |
