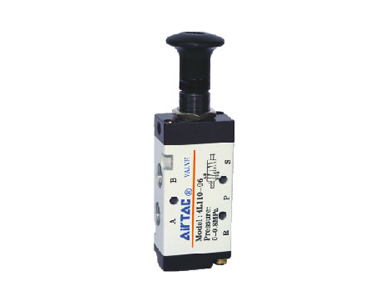

Linha 4L - Válvula Manual Push-Pull 5/2 Vias

A válvula da Série 4L foi desenvolvida para realizar o controle manual de atuadores pneumáticos de dupla ação em circuitos 5/2 vias. Seu acionamento push-pull permite inverter o sentido do fluxo de ar comprimido ao empurrar ou puxar diretamente o manípulo.

Em uma posição, a válvula direciona o ar para uma das câmaras do atuador e libera o ar da câmara oposta pelo escape. Ao alterar a posição do manípulo, as conexões são invertidas, realizando o movimento contrário do cilindro ou atuador pneumático.

O mecanismo manual direto dispensa bobinas elétricas, sinais pneumáticos de pilotagem ou outros dispositivos de comando. A posição é selecionada mecanicamente pelo operador, tornando a válvula adequada para comandos locais, ajustes de máquinas, dispositivos de fixação e movimentações manuais.

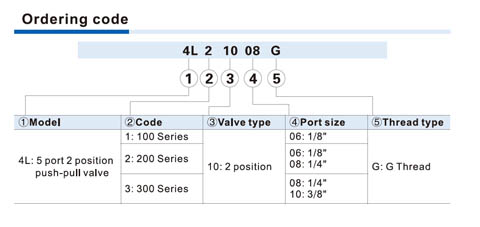

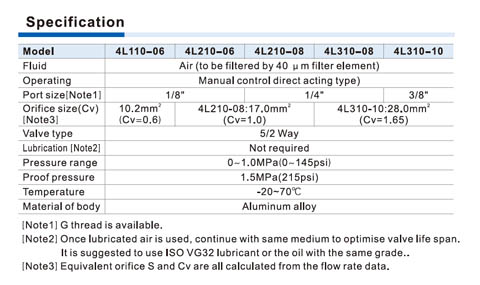

A Série 4L está disponível nos tamanhos 100, 200 e 300, com conexões de 1/8", 1/4" e 3/8". Sua capacidade de vazão varia de Cv 0,6 a Cv 1,65, permitindo selecionar o modelo de acordo com o volume de ar necessário e o tamanho do atuador.

Seu corpo é fabricado em liga de alumínio e o mecanismo interno utiliza carretel deslizante com posicionamento mecânico. A pressão de trabalho começa em 0 MPa, pois o deslocamento da válvula é realizado diretamente pelo operador.

A operação não exige lubrificação contínua, desde que seja utilizado ar comprimido corretamente tratado e filtrado em 40 µm. Caso seja iniciada a lubrificação, recomenda-se utilizar óleo ISO VG32 ou equivalente e mantê-la durante toda a vida útil da válvula.
