Linha 4SV – Válvula Solenoide 5/2 e 5/3 Vias
A AirTAC Série 4SV é uma linha de válvulas solenoides direcionais pilotadas, disponível nas configurações 5/2 e 5/3 vias. Foi desenvolvida para controlar cilindros, atuadores e outros componentes pneumáticos em máquinas e sistemas automatizados.
A válvula solenoide AirTAC Série 4SV é uma solução de controle direcional destinada à automação de cilindros pneumáticos, atuadores rotativos, garras, dispositivos de fixação e outros mecanismos movimentados por ar comprimido.
A linha está disponível nas configurações 5/2 vias com solenoide simples ou duplo e 5/3 vias com centro fechado, centro em exaustão ou centro pressurizado. Essa variedade permite selecionar o comportamento mais adequado para avanço, retorno, parada, despressurização ou manutenção da pressão do atuador.
Seu corpo é fabricado em liga de alumínio fundido, com passagem interna projetada para favorecer a vazão. A estrutura de exaustão interna concentra o descarte do ar piloto nas portas R e S, simplificando a instalação e auxiliando na organização do circuito pneumático.
As válvulas estão disponíveis nas séries 4SV100, 4SV200, 4SV300 e 4SV400, com conexões de M5 a 1/2". Essa amplitude permite atender desde mecanismos compactos até aplicações industriais com maior demanda de vazão.
A parte elétrica oferece opções de terminal, cabo grommet, conector DIN e conector M8, além de tensões em corrente alternada e contínua. A bobina possui proteção IP65, isolação Classe F e baixo consumo elétrico, contribuindo para maior confiabilidade em ambientes industriais.
A Série 4SV também pode ser instalada em manifolds de até 30 estações. Essa configuração reduz conexões, mangueiras e espaço no painel, facilita a manutenção e permite ampliar o número de válvulas conforme a evolução da máquina.
Com resposta rápida, diferentes funções direcionais e ampla variedade de configurações, a Série 4SV oferece flexibilidade para fabricantes de máquinas e integradores que buscam padronização, desempenho e facilidade de montagem em sistemas pneumáticos automatizados.
- Acionamento rápido
- Alta capacidade de vazão
- Baixo consumo elétrico
- Proteção IP65
- Corpo em alumínio
- Exaustão centralizada

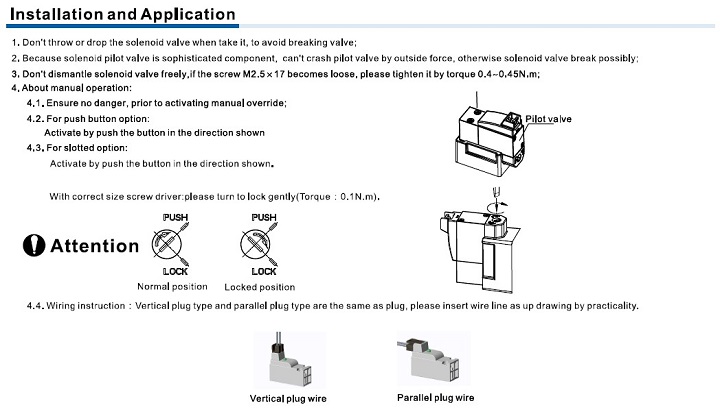

- Comando manual integrado
- Várias opções elétricas
- Cinco tensões disponíveis
- Versões 5/2 e 5/3 vias
- Montagem individual ou manifold
- Manifold de até 30 posições
- Fácil expansão do sistema
- Não requer lubrificação

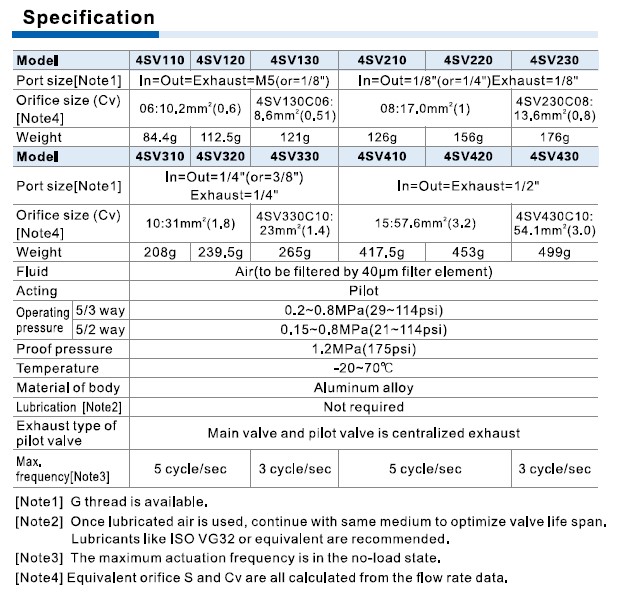

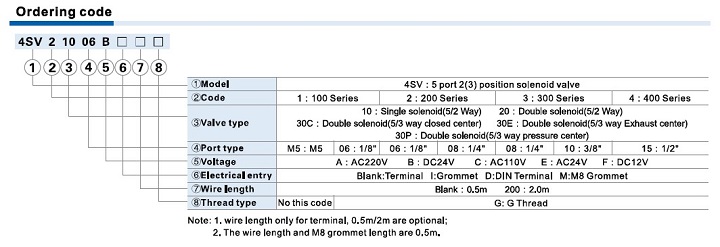

| Produto | Válvula solenoide direcional |
| Série | 4SV |
| Sub-séries | 4SV100, 4SV200, 4SV300 e 4SV400 |

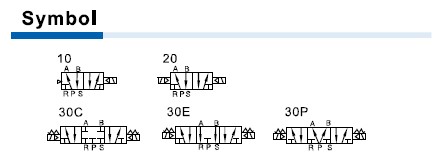

| Configurações | 5/2 vias e 5/3 vias |
| Acionamento | Solenoide com pilotagem pneumática |
| Fluido de trabalho | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Pressão de trabalho 5/2 vias | 0,15 a 0,8 MPa |
| Pressão de trabalho 5/3 vias | 0,2 a 0,8 MPa |
| Pressão de teste | 1,2 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Conexões disponíveis | M5, 1/8", 1/4", 3/8" e 1/2" |
| Faixa de vazão nominal | Conforme série e conexão selecionada |
| Coeficiente de vazão | Cv de 0,51 a 3,2 |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Tipo de exaustão | Exaustão centralizada da válvula principal e piloto |
| Frequência máxima de acionamento | Até 5 ciclos por segundo |
| Tempo de acionamento | Até 0,05 segundo |
| Tensões disponíveis | 220 VCA, 110 VCA, 24 VCA, 24 VCC e 12 VCC |
| Tolerância de tensão CA | +15% a -10% |
| Tolerância de tensão CC | ±10% |
| Consumo elétrico em CA | 2,0 VA |
| Consumo elétrico em CC | 1,2 W |
| Grau de proteção da bobina | IP65 |
| Classe de isolação | Classe F |
| Entradas elétricas | Terminal, grommet, conector DIN e conector M8 |
| Comprimentos de cabo | 0,5 m ou 2 m, conforme entrada elétrica |
| Opções de rosca | Padrão ou G |
| Montagem em manifold | Disponível |
| Quantidade de estações do manifold | 1 a 30 estações |
