Linha 6D/6DW - Comunicação

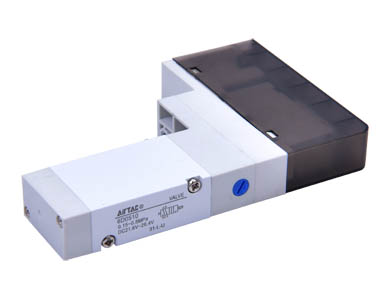

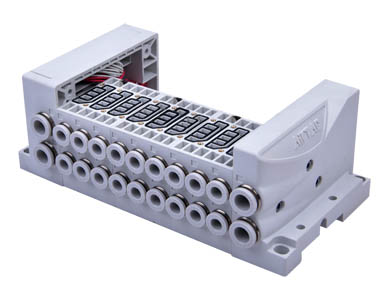

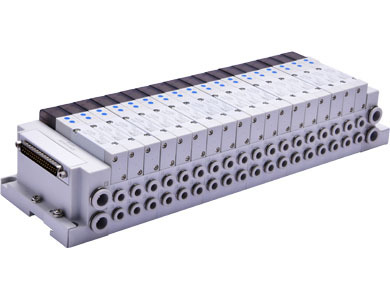

A série AirTAC 6D/6DW é um sistema integrado de válvulas solenoides pneumáticas, desenvolvido para centralizar o comando de vários atuadores em um único manifold. Aceita válvulas 5/2 e 5/3 vias, diferentes funções de centro e versões especiais com piloto externo, alimentação individual ou exaustão individual. A série 6D atende conjuntos de 3 a 21 estações e utiliza conexão elétrica D-SUB de 25 pinos. A 6DW atende conjuntos de 13 a 33 estações e utiliza D-SUB de 37 pinos. Também pode receber m
Em estoque
Pronta entrega
Garantia 24 meses
Configurações
5/2, 5/3 e dupla 3/2 vias
Capacidade do manifold
De 3 a 33 estações
Faixa de pressão
0,15 a 0,8 MPa

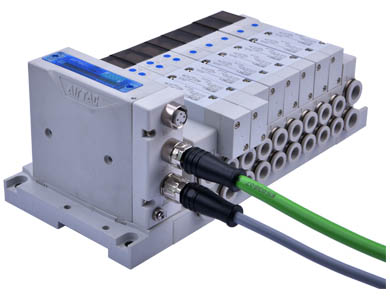

Comunicação
PROFINET, EtherNet/IP, EtherCAT e IO-Link
Descrição em atualização.
- Reduz a quantidade de tubulações
- Simplifica a instalação elétrica
- Até 33 estações
- Combinação de válvulas no mesmo manifold
- Comunicação industrial integrada
- Montagem em painel ou trilho DIN
- Baixo consumo elétrico
- Resposta rápida
- Manutenção modular
- Entrada e exaustão centralizadas
- Versões com alimentação individual
- Fácil expansão do sistema

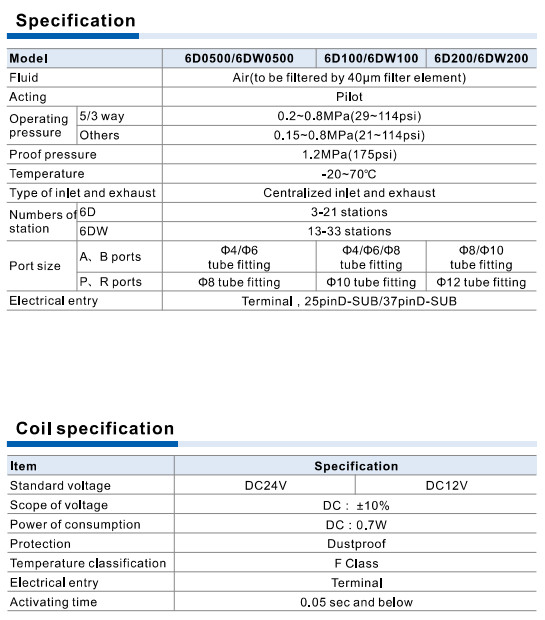

| Produto | Manifold integrado de válvulas solenoides pneumáticas |
| Séries disponíveis | 6D0500, 6D100, 6D200, 6DW0500, 6DW100 e 6DW200 |
| Fluido | Ar comprimido filtrado por elemento de 40 μm |
| Acionamento | Pilotado |
| Configurações | 5/2 vias e 5/3 vias |

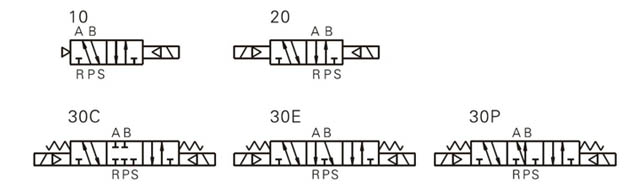

| Funções 5/3 vias | Centro fechado, centro em exaustão ou centro em pressão |
| Configuração adicional | Dupla válvula 3/2 vias NC-NC ou NO-NO |
| Pressão de operação — 5/3 vias | 0,2 a 0,8 MPa |
| Pressão de operação — demais configurações | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de operação | -20 °C a 70 °C |
| Número de estações — 6D | 3 a 21 estações |
| Número de estações — 6DW | 13 a 33 estações |
| Conexão elétrica — 6D | D-SUB de 25 pinos |
| Conexão elétrica — 6DW | D-SUB de 37 pinos |
| Conexões A/B — Série 0500 | Tubo de Ø4 ou Ø6 mm |
| Conexões A/B — Série 100 | Tubo de Ø4, Ø6 ou Ø8 mm |
| Conexões A/B — Série 200 | Tubo de Ø8 ou Ø10 mm |
| Conexões P/R — Série 0500 | Tubo de Ø8 mm |
| Conexões P/R — Série 100 | Tubo de Ø10 mm |
| Conexões P/R — Série 200 | Tubo de Ø12 mm |
| Tensões disponíveis | 24 VCC ou 12 VCC |
| Tolerância de tensão | ±10% |
| Consumo da bobina | 0,7 W |
| Tempo de acionamento | Até 0,05 segundo |
| Proteção da bobina | À prova de poeira |
| Classe de isolação | Classe F |
| Entrada e exaustão | Centralizadas |

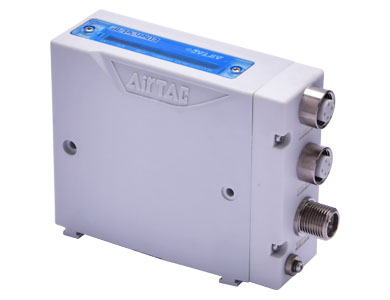

| Protocolos disponíveis | PROFINET, EtherNet/IP, EtherCAT e IO-Link |
| Velocidade de comunicação Ethernet | 100 Mbps |
| Tipos de saída | PNP ou NPN; IO-Link somente PNP |
| Alimentação do módulo | 24 VCC ±10% |
| Consumo do módulo | Inferior a 100 mA |
| Temperatura do módulo de comunicação | -10 °C a 60 °C |
| Umidade de operação do módulo | 35% a 85% UR |
| Instalação | Painel ou trilho DIN |
