Linha HSV - Válvula Manual Deslizante 3/2 Vias
Válvula pneumática 3/2 vias com acionamento manual deslizante. Disponível em seis bitolas, de 1/8" a 1". Oferece diferentes combinações de conexões internas e externas. Indicada para bloqueio e descarga manual de linhas pneumáticas.
A válvula deslizante manual AirTAC Série HSV é utilizada para controlar, bloquear e descarregar manualmente o fluxo de ar em circuitos pneumáticos. Seu funcionamento 3/2 vias permite conectar ou isolar a alimentação e, simultaneamente, aliviar a pressão da linha.

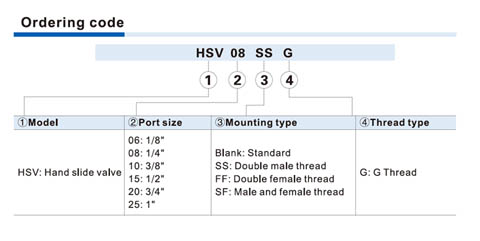

A série oferece seis tamanhos de conexão e configurações padrão, macho-macho, fêmea-fêmea ou macho-fêmea, facilitando sua instalação em diferentes tubulações. O êmbolo possui anodização dura, enquanto o corpo em liga de alumínio recebe tratamento superficial para maior resistência. O mecanismo deslizante proporciona acionamento suave e ampla área de circulação de ar.
- Deslizamento suave
- Alta capacidade de vazão
- Diversas conexões
- Dispensa lubrificação
- Corpo resistente

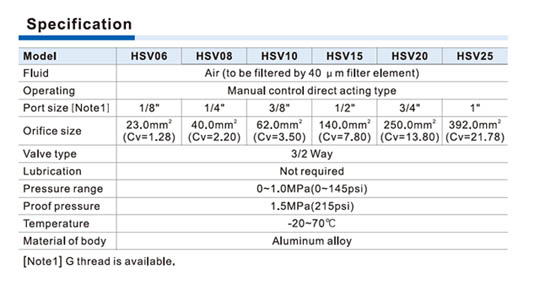

| Tipo de válvula | 3/2 vias |
| Acionamento | Manual, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | 1/8", 1/4", 3/8", 1/2", 3/4" e 1" |
| Roscas disponíveis | PT padrão ou G |
| Configurações | Padrão, macho-macho, fêmea-fêmea e macho-fêmea |
| Área efetiva | 23 a 392 mm² |
| Coeficiente de vazão | Cv 1,28 a 21,78 |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
