Linha M3 - Válvula Mecânica/Manual 3/2 Vias
Válvula pneumática 3/2 vias com acionamento direto. Disponível com diferentes botões, alavancas, roletes e seletores. Pode ser utilizada em comandos manuais e detecção mecânica de posição. Ideal para painéis, máquinas e sistemas de automação pneumática.

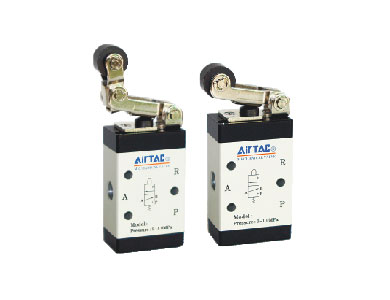

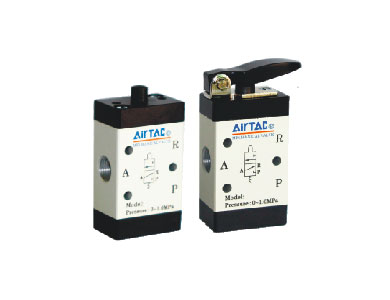

A válvula de controle AirTAC Série M3 é uma solução pneumática 3/2 vias desenvolvida para comandos manuais, detecção de posição e acionamento mecânico em máquinas e equipamentos industriais. A linha oferece diferentes interfaces de operação, incluindo botões, alavancas, roletes, seletores e versões com trava.
Sua estrutura interna deslizante evita que a força necessária para o acionamento seja influenciada pela pressão de trabalho, proporcionando comutação sensível e estável. A saída de escape localizada na parte superior facilita a instalação de silenciadores, contribuindo para reduzir o ruído e a dispersão de contaminantes no ambiente.
As diferentes configurações permitem selecionar o acionamento mais adequado para cada aplicação, desde comandos em painéis até funções de fim de curso e identificação mecânica de posição. O corpo em liga de alumínio, a boa vedação interna e a ausência de lubrificação obrigatória favorecem uma operação confiável e de baixa manutenção.
- Diversos acionamentos
- Resposta rápida
- Sem efeito de contrapressão
- Montagem versátil
- Dispensa lubrificação
- Escape para silenciador

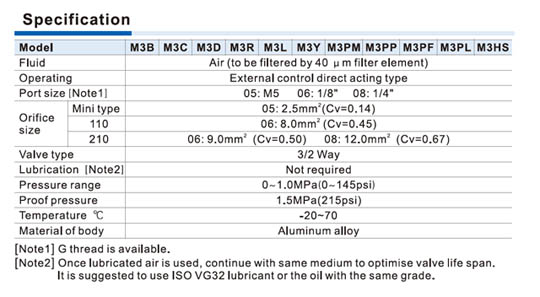

| Tipo de válvula | 3/2 vias |
| Funcionamento | Acionamento externo, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | M5, 1/8" e 1/4" |
| Rosca opcional | G |
| Coeficiente de vazão | Cv 0,14 a 0,67 |
| Área efetiva | 2,5 a 12 mm² |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Acionamentos | Botão, alavanca, rolete, cogumelo, seletor e trava |
| Cores dos botões | Vermelho, verde ou preto |
