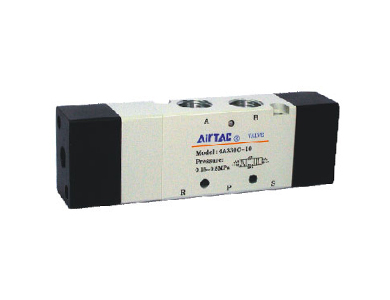

Linha 4A300 - Válvula Pneumática 5/2 e 5/3 Vias
A Série 4A300 reúne válvulas direcionais 5/2 e 5/3 vias com acionamento pneumático externo. Oferece comando simples, duplo e três configurações de centro. Possui construção por carretel deslizante e capacidade de vazão de até Cv 1,65. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 4A300 foi desenvolvida para controlar a direção do ar comprimido em máquinas e sistemas de automação industrial. Seu acionamento ocorre por sinal pneumático externo, sendo indicada para circuitos com lógica pneumática ou aplicações que dispensam comandos elétricos.
As versões 5/2 vias estão disponíveis com comando pneumático simples ou duplo. Os modelos com duplo comando possuem função memória, mantendo a última posição acionada até receberem um sinal no piloto oposto.
Os modelos 5/3 vias utilizam duplo comando pneumático e oferecem centro fechado, centro em escape ou centro pressurizado. Essas configurações permitem adequar o comportamento do atuador às necessidades de parada, despressurização ou manutenção da pressão no circuito.
Sua construção interna por carretel deslizante proporciona boa estanqueidade e resposta sensível. As passagens internas recebem processamento especial para reduzir o atrito, diminuir a pressão necessária para iniciar o movimento e contribuir para maior vida útil.
A Série 4A300 oferece conexões de 1/4" e 3/8", com opções de rosca PT ou G. Nos modelos com portas principais de 3/8", as conexões de escape permanecem em 1/4". A capacidade de vazão chega a Cv 1,65 nas versões 5/2 vias, atendendo aplicações que exigem maior passagem de ar.
As válvulas podem ser instaladas individualmente ou agrupadas em manifold, reduzindo o espaço ocupado e simplificando a distribuição pneumática. A operação não requer lubrificação contínua, desde que seja utilizado ar tratado e filtrado em 40 µm.
- Alta capacidade de vazão
- Função memória
- Três opções de centro
- Baixa pressão de partida
- Lubrificação dispensável
- Montagem em manifold

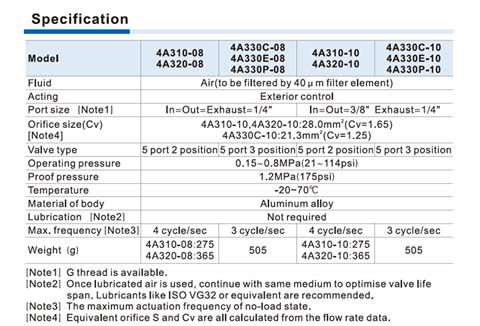

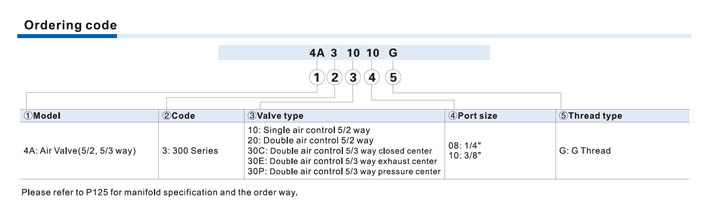

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Acionamento | Pneumático externo |
| Configurações | 5/2 vias e 5/3 vias |
| Comando 5/2 vias | Simples ou duplo acionamento pneumático |
| Centro 5/3 vias | Fechado, em escape ou pressurizado |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima – 5/2 vias | 4 ciclos por segundo |
| Frequência máxima – 5/3 vias | 3 ciclos por segundo |
| Conexões disponíveis | 1/4" e 3/8" |
| Escape dos modelos com conexão 3/8" | 1/4" |
| Tipos de rosca | PT ou G |
| Orifício – 5/2 vias com conexão 3/8" | 28 mm² |
| Coeficiente de vazão – 5/2 vias | Cv 1,65 |
| Orifício – 5/3 centro fechado com conexão 3/8" | 21,3 mm² |
| Coeficiente de vazão – 5/3 centro fechado | Cv 1,25 |
| Instalação | Individual ou em manifold |
