Linha 4STA - Válvula Pneumática 3/2 Vias
A Série 4STA é composta por válvulas direcionais 3/2 vias com acionamento pneumático externo. Disponível nas versões normalmente fechada, normalmente aberta e duplo comando pneumático. Possui corpo em alumínio com passagem interna otimizada para maior vazão. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 4STA foi desenvolvida para controlar a passagem e o escape do ar comprimido em circuitos pneumáticos 3/2 vias. Seu acionamento é realizado por sinal pneumático externo, dispensando bobinas elétricas e tornando-a indicada para máquinas e ambientes nos quais o comando pneumático seja mais adequado.
Os modelos com comando simples estão disponíveis nas configurações normalmente fechada, que mantém a alimentação bloqueada na condição de repouso, e normalmente aberta, que mantém a passagem de ar liberada. A série também oferece modelos com duplo comando pneumático, permitindo alternar a posição da válvula por meio de sinais enviados aos dois lados do piloto.

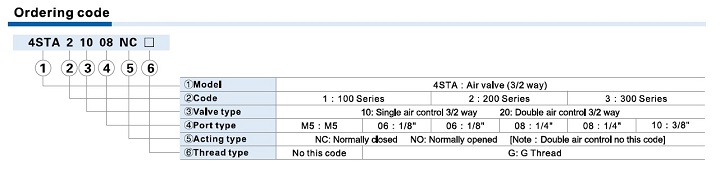

Disponível nos tamanhos 100, 200 e 300, a Série 4STA oferece conexões de M5 até 3/8", com coeficiente de vazão entre Cv 0,6 e 1,8. Essa variedade permite atender desde circuitos pneumáticos compactos até aplicações que exigem maior passagem de ar.
O corpo em liga de alumínio extrudado possui passagem interna especialmente processada para favorecer a vazão. As válvulas podem ser instaladas individualmente ou agrupadas em manifold, reduzindo o espaço ocupado e simplificando a distribuição do ar comprimido.
A operação não requer lubrificação contínua, desde que seja utilizado ar comprimido corretamente tratado e filtrado em 40 µm. Caso seja iniciada a lubrificação, recomenda-se mantê-la durante toda a vida útil da válvula.
- Alta capacidade de vazão
- Dispensa acionamento elétrico
- Versões NC e NO
- Montagem em manifold
- Lubrificação não obrigatória
- Corpo compacto em alumínio

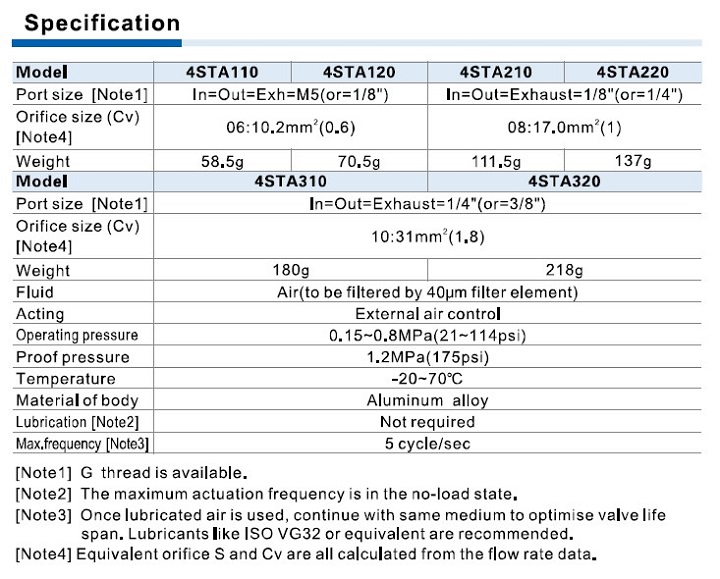

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Número de vias e posições | 3/2 vias |
| Acionamento | Pneumático externo |
| Comando simples | Normalmente fechado ou normalmente aberto |
| Comando duplo | Duplo acionamento pneumático |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima | 5 ciclos por segundo |
| Conexões disponíveis | M5, 1/8", 1/4" e 3/8" |
| Tipos de rosca | PT ou G |
| Orifício equivalente | 10,2 a 34 mm² |
| Coeficiente de vazão | Cv 0,6 a 1,8 |
| Séries disponíveis | 100, 200 e 300 |
| Instalação | Individual ou em manifold |
