Linha 4HV/4HVL - Válvula Manual Rotativa 4/2 e 4/3 Vias

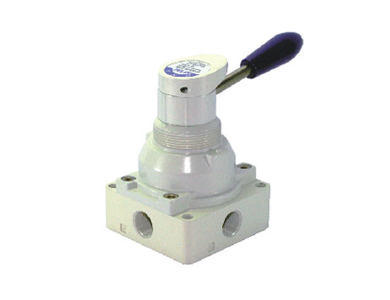

Válvula pneumática com acionamento manual por alavanca. Disponível nas funções 4/2 vias e 4/3 vias com centro fechado. Possui versões para montagem no corpo ou em painel. Indicada para o controle manual e preciso de atuadores pneumáticos.
A válvula de alavanca manual AirTAC Série 4HV/4HVL foi desenvolvida para realizar o controle direcional manual do ar comprimido em máquinas e equipamentos pneumáticos. As versões 4/2 vias permitem comandar o avanço e o retorno de atuadores, enquanto os modelos 4/3 vias oferecem posição central fechada para interromper o fluxo durante a parada.
A série dispõe de diferentes capacidades de vazão e conexões entre 1/8" e 3/4", atendendo desde circuitos compactos até aplicações com maior demanda de ar. Pode ser instalada diretamente pelo corpo ou em painel, além de oferecer versões com trava para evitar mudanças involuntárias de posição.
O mecanismo de acionamento proporciona movimentação leve, posicionamento preciso e boa resposta operacional. Sua ampla área interna de passagem reduz a perda de pressão, contribuindo para um controle pneumático eficiente e confiável.
- Acionamento preciso
- Baixa perda de pressão
- Ampla capacidade de vazão
- Montagem versátil
- Dispensa lubrificação

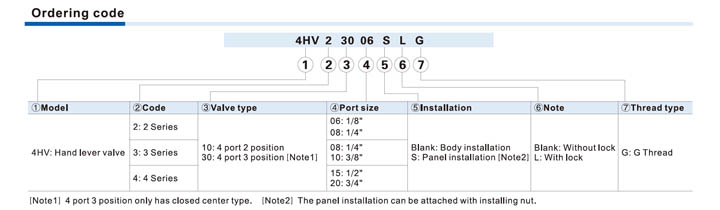

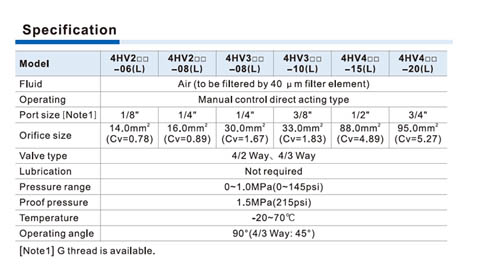

| Tipo de válvula | 4/2 vias ou 4/3 vias |
| Configuração 4/3 vias | Centro fechado |
| Acionamento | Manual por alavanca, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | 1/8", 1/4", 3/8", 1/2" e 3/4" |
| Roscas disponíveis | Padrão ou G |
| Coeficiente de vazão | Cv 0,78 a 5,27 |
| Área efetiva | 14 a 95 mm² |
| Ângulo de operação | 90°; 45° para 4/3 vias |
| Instalação | Corpo ou painel |
| Trava | Com ou sem trava |
| Lubrificação | Não necessária |
