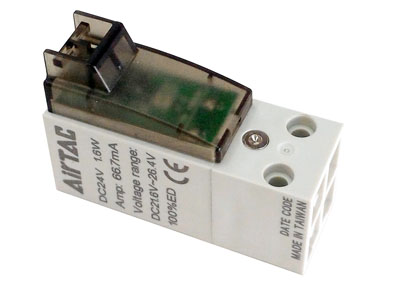

Linha CPV15 - Microválvula Solenoide 3/2 Vias
A CPV15 AirTAC é uma microválvula solenoide 3/2 vias de acionamento direto. Possui orifício de Ø0,8 mm, opera de 0 a 0,8 MPa e responde em menos de 10 ms. Está disponível em cinco opções de tensão e com cabos de 0,5 ou 2 metros. Indicada para comandos pneumáticos compactos que exigem rapidez e precisão.
A Microválvula Solenoide 3/2 Vias CPV15 AirTAC foi desenvolvida para controlar pequenos atuadores e circuitos pneumáticos em máquinas que exigem dimensões compactas, resposta rápida e precisão de acionamento.
Seu acionamento direto permite operar desde 0 MPa até 0,8 MPa, sem necessidade de pressão mínima de pilotagem. O orifício interno de Ø0,8 mm proporciona área efetiva de 0,44 mm² na alimentação e 0,55 mm² no escape.
Com tempo de resposta inferior a 10 milissegundos, a CPV15 oferece agilidade para aplicações com ciclos rápidos. A válvula está disponível nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, atendendo diferentes padrões de alimentação elétrica.
Nas versões em corrente contínua, o circuito sem polaridade simplifica a ligação. O terminal elétrico pode ser instalado na posição vertical ou horizontal, facilitando a adaptação ao espaço disponível no equipamento.
O acionamento manual com trava permite realizar testes, ajustes e diagnósticos sem depender do sinal elétrico. A combinação de montagem compacta, resposta rápida e diferentes opções elétricas torna a CPV15 adequada para fabricantes de máquinas e sistemas de automação pneumática.
- Acionamento direto
- Resposta rápida
- Cinco opções de tensão
- Conector ajustável
- Circuito DC sem polaridade
- Acionamento manual com trava

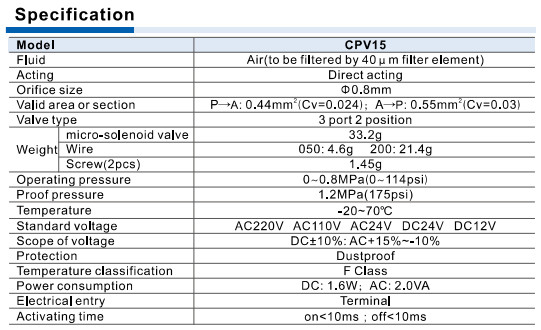

| Marca | AirTAC |
| Série | CPV15 |
| Produto | Microválvula solenoide |
| Configuração | 3/2 vias |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Diâmetro do orifício | Ø0,8 mm |
| Área efetiva P → A | 0,44 mm² – Cv 0,024 |
| Área efetiva A → R | 0,55 mm² – Cv 0,03 |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tempo de acionamento | Ligado <10 ms / desligado <10 ms |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão DC | ±10% |
| Tolerância de tensão AC | +15% / -10% |
| Consumo DC | 1,6 W |
| Consumo AC | 2,0 VA |
| Classe térmica | Classe F |
| Proteção | Proteção contra poeira |
| Entrada elétrica | Terminal |
| Circuito DC | Sem polaridade |
| Posição do conector | Vertical ou horizontal |
| Largura do corpo | 15 mm |
| Peso da válvula | Aproximadamente 33,2 g |
| Comprimento do cabo | 0,5 m ou 2,0 m |
| Acionamento manual | Pressionar e girar, com trava |

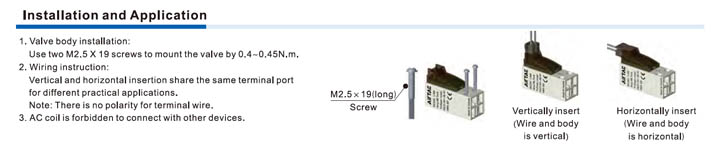

| Fixação | Dois parafusos M2,5 × 19 mm |
| Torque de montagem | 0,4 a 0,45 N·m |
