Linha S3 - Válvula Mecânica/Manual 3/2 Vias
Válvula pneumática 3/2 vias com acionamento direto. Possui versões com botão, alavanca, rolete, seletor e acionamento vertical. Indicada para comandos manuais e detecção mecânica de posição. Disponível com conexões M5, 1/8" e 1/4".
A válvula de controle AirTAC Série S3 é uma válvula pneumática 3/2 vias desenvolvida para comandos manuais, acionamentos mecânicos e detecção de posição em máquinas e sistemas automatizados. A variedade de operadores permite selecionar a configuração mais adequada para cada necessidade de comando ou fim de curso.

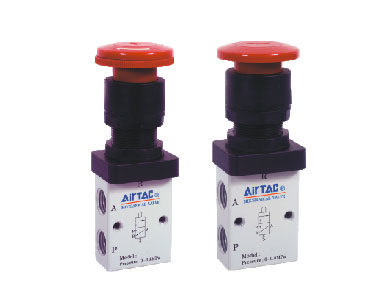

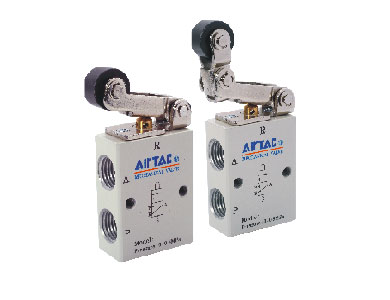

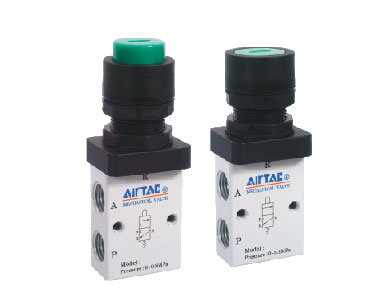

A série oferece versões com botão básico, alavanca curta ou longa, rolete, rolete com retorno livre, acionamento vertical, botão cogumelo, botão plano, botão saliente, seletor e sistema com trava. Dependendo do modelo, o retorno pode ocorrer automaticamente ou exigir uma ação manual.
Sua estrutura interna proporciona boa vedação, resposta rápida e comutação confiável. As conexões M5, 1/8" e 1/4", combinadas às diferentes possibilidades de montagem, facilitam a aplicação em painéis, dispositivos pneumáticos e equipamentos industriais compactos.
- Diversos acionamentos
- Comutação sensível
- Boa vedação
- Montagem versátil
- Baixa manutenção
- Dispensa lubrificação

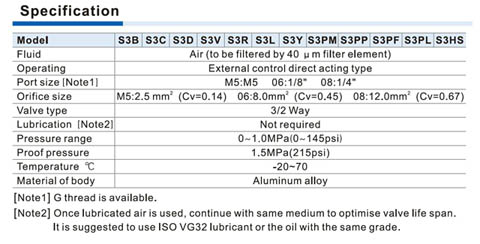

| Tipo de válvula | 3/2 vias |
| Funcionamento | Acionamento externo, ação direta |
| Fluido | Ar comprimido filtrado a 40 µm |
| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Conexões | M5, 1/8" e 1/4" |
| Rosca opcional | G para 1/8" e 1/4" |
| Coeficiente de vazão | Cv 0,14 a 0,67 |
| Área efetiva | 2,5 a 12 mm² |
| Lubrificação | Não necessária |
| Material do corpo | Liga de alumínio |
| Acionamentos | Botão, alavanca, rolete, vertical, cogumelo, seletor e trava |
| Cores dos botões | Vermelho, verde ou preto |
