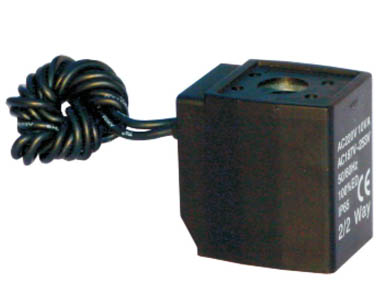

Linha 116/170 - Bobina para Válvula de Processo
Bobinas para acionamento de válvulas de controle de fluidos AirTAC. Disponíveis com conexão DIN ou saída por cabo. Oferecem cinco opções de tensão em corrente alternada ou contínua. Possuem classes térmicas B e H.
As bobinas AirTAC das Séries 116 e 170 são utilizadas no acionamento eletromagnético de válvulas para controle de fluidos. A Série 116 possui diâmetro interno de 11,6 mm, enquanto a Série 170 possui diâmetro de 17 mm, atendendo diferentes tamanhos e famílias de válvulas.
Estão disponíveis para alimentação em 12 ou 24 VDC e 24, 110 ou 220 VAC. Nas versões em corrente alternada, podem operar em frequências de 50 ou 60 Hz. A seleção correta da tensão é indispensável para garantir o funcionamento e evitar danos à bobina.

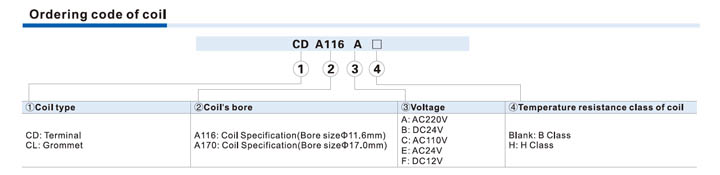

A conexão elétrica pode ser feita por terminal DIN, identificado pelo código CD, ou por saída direta com cabo, identificada pelo código CL. As classes térmicas B e H permitem selecionar a bobina conforme a temperatura e a válvula compatível com a aplicação.
- Ampla faixa de tensão
- Conexão elétrica versátil
- Classes térmicas selecionáveis
- Compatibilidade com várias válvulas

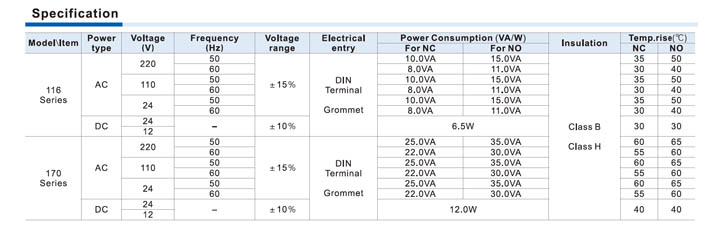

| Séries | 116 e 170 |
| Diâmetro interno Série 116 | 11,6 mm |
| Diâmetro interno Série 170 | 17 mm |
| Tensões AC | 24 V, 110 V e 220 V |
| Tensões DC | 12 V e 24 V |
| Frequência AC | 50 ou 60 Hz |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |

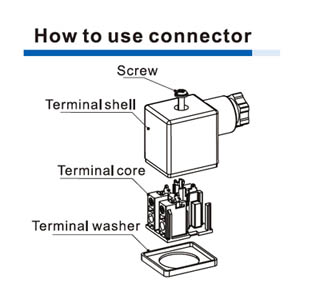

| Conexão elétrica CD | Terminal DIN |
| Conexão elétrica CL | Saída por cabo |
| Classe de isolação | B ou H |
| Consumo Série 116 AC | 8 a 15 VA |
| Consumo Série 116 DC | 6,5 W |
| Consumo Série 170 AC | 22 a 35 VA |
| Consumo Série 170 DC | 12 W |
