Linha CPV10S - Válvula Solenoide Integrada 3/2 Vias

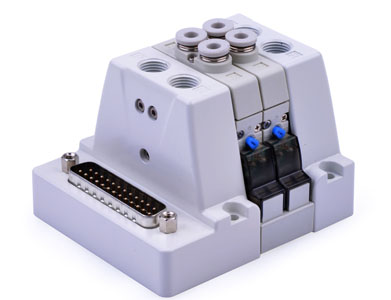

A CPV10S AirTAC é uma válvula solenoide integrada 3/2 vias com 4 a 24 estações. Centraliza alimentação, escape e conexão elétrica por meio de um conector D-Sub de 25 pinos. Possui saídas para tubos de Ø3,2 ou Ø4 mm e está disponível em DC 24 V ou DC 12 V. Indicada para máquinas compactas que exigem múltiplos comandos pneumáticos organizados.
A Válvula Solenoide Integrada 3/2 Vias CPV10S AirTAC reúne múltiplas válvulas pneumáticas em um conjunto compacto, com alimentação, escape e conexão elétrica centralizados.
Disponível em configurações de 4 a 24 estações, a série permite controlar diversos pontos pneumáticos utilizando uma única estrutura. Essa construção reduz a quantidade de conexões, mangueiras, cabos e acessórios utilizados na montagem da máquina.
A conexão elétrica é realizada por meio de um conector D-Sub de 25 pinos, proporcionando uma ligação mais organizada entre o conjunto de válvulas e o sistema de controle. Cada posição pode ser comandada individualmente, facilitando a integração com CLPs e outros dispositivos de automação.
As conexões de alimentação e escape possuem rosca M5, enquanto as saídas pneumáticas estão disponíveis para tubos de Ø3,2 mm ou Ø4 mm. O conjunto trabalha na faixa de pressão de 0 a 0,8 MPa e pode ser fornecido nas tensões DC 24 V ou DC 12 V.
A CPV10S é indicada para projetos que exigem alta concentração de comandos pneumáticos, ocupação reduzida no equipamento, instalação elétrica organizada e maior facilidade durante a montagem e a manutenção.
- Construção integrada
- Conector D-Sub de 25 pinos
- Alimentação centralizada
- Instalação compacta
- Menos cabos e conexões
- Acionamento manual

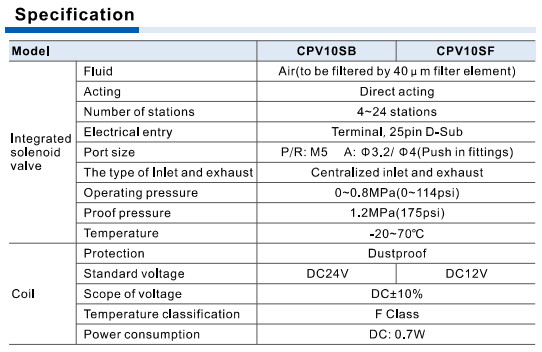

| Marca | AirTAC |
| Série | CPV10S |
| Produto | Válvula solenoide integrada |
| Configuração das válvulas | 3/2 vias |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Quantidade de estações | 4 a 24 posições |

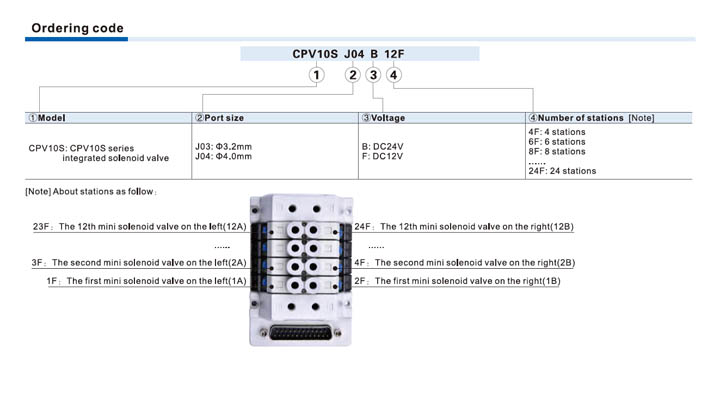

| Estações disponíveis | 4F, 6F, 8F, 10F, 12F, 14F, 16F, 18F, 20F, 22F e 24F |
| Entrada elétrica | Terminal com conector D-Sub de 25 pinos |
| Tipo de alimentação e escape | Centralizados |
| Conexões P/R | Rosca M5 |
| Conexão A - J03 | Engate rápido para tubo Ø3,2 mm |
| Conexão A - J04 | Engate rápido para tubo Ø4 mm |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tensão CPV10SB | DC 24 V |
| Tensão CPV10SF | DC 12 V |
| Tolerância de tensão | ±10% |
| Consumo elétrico | 0,7 W por bobina |
| Classe térmica | Classe F |
| Proteção | Proteção contra poeira |
| Acionamento manual | Disponível para ajustes e diagnósticos |
| Fixação das válvulas | Dois parafusos M1,6 |
| Torque de fixação | 0,1 a 0,15 N·m |
| Fixação do conjunto | Quatro parafusos M3 |
| Passo entre posições | 10,5 mm |

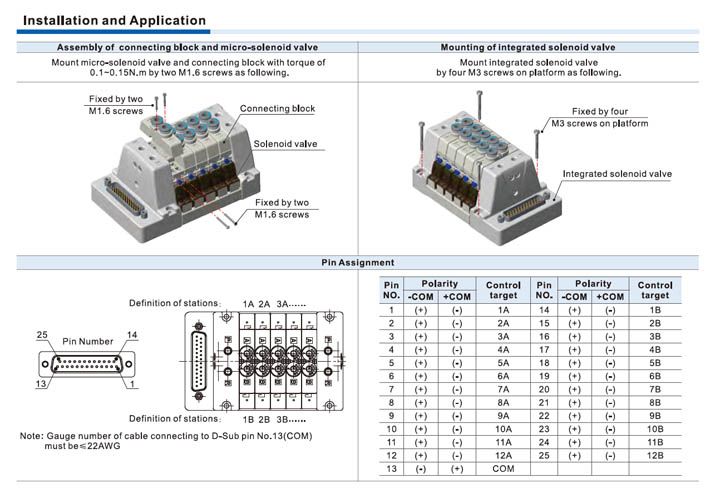

| Bitola máxima recomendada no pino comum | 22 AWG |
