Linha 3A300 - Válvula Pneumática 3/2 Vias
A Série 3A300 é composta por válvulas direcionais 3/2 vias com acionamento pneumático externo. Disponível nas versões normalmente fechada, normalmente aberta e duplo comando. Possui construção por carretel deslizante, baixa pressão de partida e passagem de até Cv 1,65. Pode ser instalada individualmente ou integrada em manifold.
A válvula pneumática da Série 3A300 foi desenvolvida para controlar a alimentação e o escape do ar comprimido em circuitos pneumáticos 3/2 vias. Seu acionamento é realizado por sinal pneumático externo, sendo indicada para máquinas e equipamentos que utilizam lógica pneumática ou dispensam comandos elétricos.

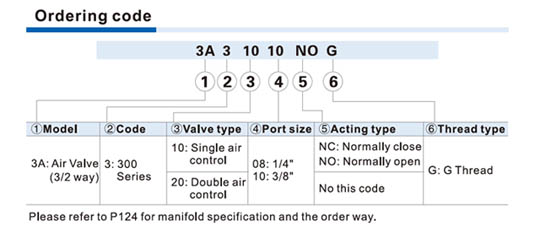

Os modelos 3A310 possuem comando pneumático simples e estão disponíveis nas configurações normalmente fechada ou normalmente aberta. Os modelos 3A320 utilizam duplo comando pneumático e apresentam função memória, mantendo a última posição acionada até o recebimento de um sinal no piloto oposto.
Sua construção interna utiliza um carretel deslizante, proporcionando boa estanqueidade e resposta sensível aos sinais de comando. As passagens internas recebem processamento especial para reduzir o atrito, diminuir a pressão necessária para iniciar o movimento e contribuir para maior durabilidade.
A Série 3A300 oferece conexões de 1/4" e 3/8", com opções de rosca PT ou G. Os modelos com conexão de 3/8" possuem orifício equivalente de 28 mm² e coeficiente de vazão Cv 1,65, sendo indicados para aplicações que exigem maior passagem de ar do que as Séries 3A100 e 3A200.
A válvula pode ser instalada em diferentes posições ou integrada em manifold, reduzindo o espaço ocupado e simplificando a distribuição pneumática. Sua operação não exige lubrificação contínua, desde que seja utilizado ar comprimido tratado e filtrado em 40 µm.
- Maior capacidade de vazão
- Resposta rápida
- Função memória
- Baixa pressão de partida
- Lubrificação dispensável
- Montagem em manifold

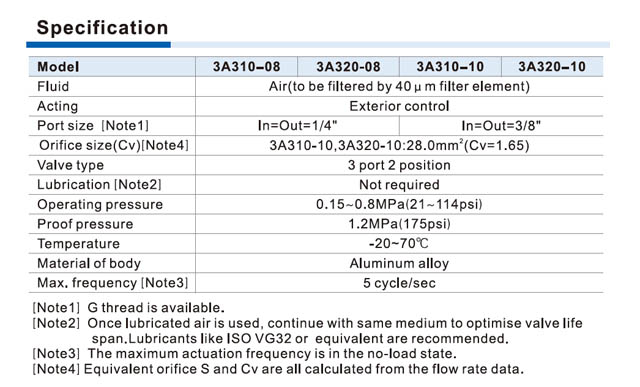

| Fluido | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Número de vias e posições | 3/2 vias |
| Acionamento | Pneumático externo |
| Comando simples | Normalmente fechado ou normalmente aberto |
| Comando duplo | Duplo acionamento pneumático com função memória |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão máxima de prova | 1,2 MPa |
| Temperatura de trabalho | -20 a 70 °C |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Frequência máxima | 5 ciclos por segundo |
| Conexões disponíveis | 1/4" e 3/8" |
| Tipos de rosca | PT ou G |
| Orifício equivalente – conexão 3/8" | 28 mm² |
| Coeficiente de vazão – conexão 3/8" | Cv 1,65 |
| Instalação | Individual ou em manifold |
