Linha 4H/4HA - Válvula Manual por Alavanca 5/2 e 5/3 Vias

A válvula da Série 4H/4HA foi desenvolvida para o controle manual da direção do ar comprimido em máquinas, dispositivos e sistemas pneumáticos. O acionamento é realizado diretamente por uma alavanca, dispensando bobinas elétricas ou sinais pneumáticos de pilotagem.

Os modelos 4H possuem retorno manual, permitindo que a posição seja definida diretamente pelo operador. Os modelos 4HA utilizam retorno por mola, retornando automaticamente à posição inicial quando a alavanca é liberada.

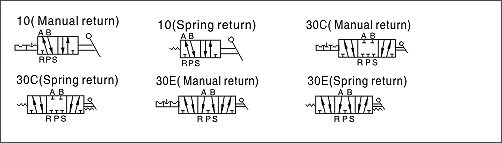

A linha oferece configurações 5/2 vias para o comando de atuadores de dupla ação e versões 5/3 vias com centro fechado ou centro em escape. No centro fechado, as vias permanecem bloqueadas na posição central. No centro em escape, as saídas são despressurizadas quando a alavanca ocupa a posição central.

Sua construção interna por carretel deslizante proporciona boa estanqueidade, acionamento suave e posicionamento confiável. As passagens internas recebem processamento especial para reduzir o atrito e contribuir para maior vida útil.

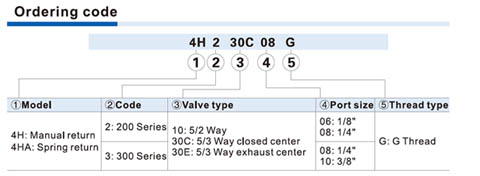

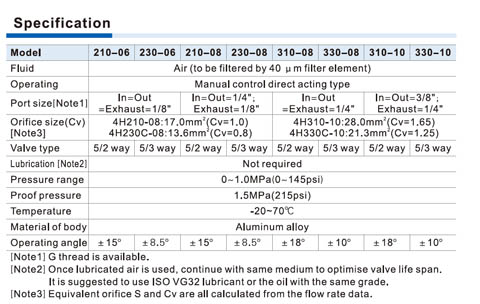

A Série 4H está disponível nos tamanhos 200 e 300, com conexões de 1/8", 1/4" ou 3/8" e capacidade de vazão de até Cv 1,65. A válvula pode ser instalada diretamente pelo corpo ou montada em painel, facilitando sua utilização em postos de operação e comandos manuais.

A operação não requer lubrificação contínua, desde que seja utilizado ar comprimido corretamente tratado e filtrado em 40 µm.
