Linha 4STV - Válvula Solenoide 3/2 Vias
A AirTAC Série 4STV é uma linha de válvulas solenoides direcionais de 3/2 vias, destinada ao controle de ar comprimido em máquinas e sistemas automatizados. Está disponível nas versões normalmente fechada, normalmente aberta e com solenoide duplo.
A válvula solenoide AirTAC Série 4STV é uma válvula direcional de 3/2 vias desenvolvida para controlar a alimentação e a exaustão do ar comprimido em máquinas, equipamentos e sistemas de automação industrial.
Nas versões com solenoide simples, pode ser configurada como normalmente fechada ou normalmente aberta. A versão normalmente fechada mantém a passagem de alimentação bloqueada quando desenergizada, enquanto a normalmente aberta permite a passagem do ar nessa condição. A linha também oferece acionamento por solenoide duplo para aplicações que necessitam manter o último estado comandado.
É indicada para o controle de cilindros de simples ação, válvulas pilotadas, sistemas de sopro, dispositivos de fixação, circuitos de sinal pneumático e outras funções que necessitam alternar entre alimentação e exaustão.
A linha está disponível nas séries 4STV100, 4STV200 e 4STV300, com conexões de M5 a 3/8". Essa variedade permite atender desde mecanismos compactos e circuitos de sinal até aplicações com maior necessidade de vazão.
Seu corpo em liga de alumínio apresenta passagens internas projetadas para favorecer o fluxo do ar. A estrutura de exaustão centralizada direciona o descarte do ar piloto para a porta de exaustão, contribuindo para uma instalação mais organizada.
A bobina possui proteção IP65, isolação Classe F, tempo de acionamento de até 0,05 segundo e opções para 12 ou 24 VCC e 24, 110 ou 220 VCA. Também estão disponíveis diferentes entradas elétricas, incluindo terminal, grommet, conector DIN e conector M8.
As válvulas podem ser instaladas individualmente ou agrupadas em manifolds de até 30 estações. A montagem em manifold reduz conexões e mangueiras, economiza espaço no painel, centraliza a alimentação e facilita futuras expansões do sistema.
Com ampla variedade de configurações, resposta rápida e baixo consumo elétrico, a Série 4STV oferece uma solução flexível para fabricantes de máquinas, integradores e indústrias que buscam controle pneumático confiável e facilidade de instalação.
- Resposta rápida
- Proteção IP65
- Baixo consumo elétrico
- Corpo em alumínio
- Exaustão centralizada
- Comando manual integrado
- Versões NC e NO
- Solenoide simples ou duplo
- Cinco tensões disponíveis
- Diferentes entradas elétricas
- Não requer lubrificação
- Montagem em manifold
- Manifold de até 30 posições
- Fácil expansão do sistema

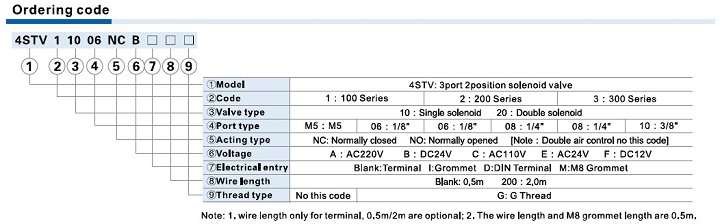

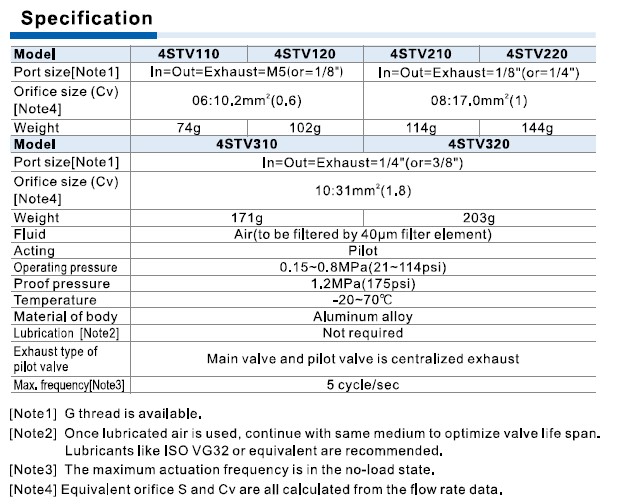

| Produto | Válvula solenoide direcional |
| Série | 4STV |
| Sub-séries | 4STV100, 4STV200 e 4STV300 |
| Configuração | 3/2 vias |
| Acionamento | Solenoide com pilotagem pneumática |
| Tipos de operação | Normalmente fechada, normalmente aberta ou solenoide duplo |
| Fluido de trabalho | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de teste | 1,2 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Conexões 4STV100 | M5 e 1/8" |
| Conexões 4STV200 | 1/8" e 1/4" |
| Conexões 4STV300 | 1/4" e 3/8" |
| Coeficiente de vazão | Cv de 0,6 a 1,8 |
| Material do corpo | Liga de alumínio |
| Lubrificação | Não requerida |
| Tipo de exaustão | Exaustão centralizada da válvula principal e piloto |
| Frequência máxima | 5 ciclos por segundo |
| Tempo de acionamento | Até 0,05 segundo |
| Tensões disponíveis | 220 VCA, 110 VCA, 24 VCA, 24 VCC e 12 VCC |
| Tolerância de tensão CA | +15% a -10% |
| Tolerância de tensão CC | ±10% |
| Consumo elétrico em CA | 2,0 VA |
| Consumo elétrico em CC | 1,2 W |
| Grau de proteção da bobina | IP65 |
| Classe de isolação | Classe F |
| Entradas elétricas | Terminal, grommet, conector DIN e conector M8 |
| Comprimentos de cabo | 0,5 m ou 2 m, conforme a entrada elétrica |
| Opções de rosca | Padrão ou G |
| Montagem em manifold | Disponível |
| Quantidade de estações do manifold | 1 a 30 estações |
