Linha 7V - Manifold para Válvulas Solenoides
O coletor 7V AirTAC permite reunir de 1 a 20 válvulas da mesma família em um conjunto modular. Está disponível para as séries 7V0500, 7V100, 7V200 e 7V300. Centraliza a alimentação e o escape, reduzindo conexões, espaço e tempo de montagem. Sua estrutura expansível permite adicionar válvulas ou utilizar placas cegas.
O Coletor da Série 7V AirTAC foi desenvolvido para reunir válvulas solenoides de uma mesma família em um conjunto pneumático compacto, organizado e expansível.
A linha inclui os coletores 7V0500M, 7V100M, 7V200M e 7V300M, compatíveis respectivamente com as válvulas das séries 7V0500, 7V100, 7V200 e 7V300. Cada coletor pode ser configurado com 1 a 20 estações.
A instalação centralizada reduz a quantidade de conexões e mangueiras utilizadas na máquina, além de facilitar a distribuição do ar comprimido e o direcionamento do escape. Essa organização também agiliza a identificação de falhas e as intervenções de manutenção.
Os coletores estão disponíveis com conexões principais de 1/8", 1/4" ou 3/8", conforme a série, incluindo opção de rosca G. O kit é fornecido com coletor, elementos de vedação e parafusos necessários para a montagem.
Posições não utilizadas podem receber placas cegas, permitindo reservar espaços para futuras ampliações sem substituir o conjunto completo. Essa flexibilidade torna o coletor 7V adequado para máquinas com diferentes quantidades de comandos pneumáticos.
- Estrutura modular
- Expansão até 20 estações
- Alimentação centralizada
- Menos conexões
- Instalação compacta
- Manutenção organizada
| Marca | AirTAC |
| Série | 7V |
| Produto | Coletor para válvulas solenoides |
| Modelos disponíveis | 7V0500M, 7V100M, 7V200M e 7V300M |
| Quantidade de estações | 1 a 20 posições |

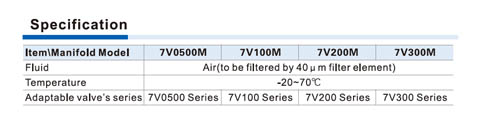

| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Temperatura de trabalho | -20 °C a 70 °C |
| Configuração | Modular e expansível |
| Tipo de alimentação e escape | Centralizados |
| Coletor 7V0500M | Compatível com válvulas da série 7V0500 |
| Coletor 7V100M | Compatível com válvulas da série 7V100 |
| Coletor 7V200M | Compatível com válvulas da série 7V200 |
| Coletor 7V300M | Compatível com válvulas da série 7V300 |
| Conexão principal 7V0500M | 1/8" |
| Conexão principal 7V100M | 1/4" |
| Conexão principal 7V200M | 1/4" |
| Conexão principal 7V300M | 3/8" |
| Opção de rosca | Rosca G disponível |
| Capacidade mínima | 1 estação |
| Capacidade máxima | 20 estações |
| Composição do kit do coletor | Coletor, vedação e parafusos |

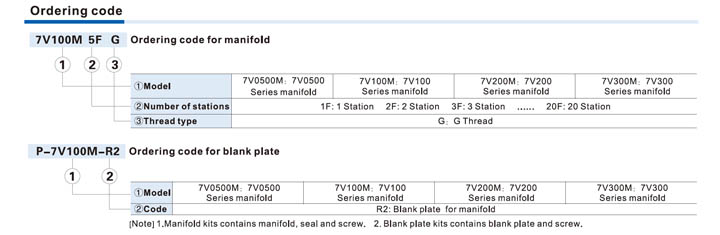

| Placa cega para 7V0500M | P-7V0500M-R2 |
| Placa cega para 7V100M | P-7V100M-R2 |
| Placa cega para 7V200M | P-7V200M-R2 |
| Placa cega para 7V300M | P-7V300M-R2 |
| Composição do kit de placa cega | Placa e parafusos |
