Linha 2KWA – Válvula de Processo 2/2 em Latão – Pilotada - Normal Aberta
A Linha 2KWA pilotada reúne válvulas solenoides 2/2 vias em latão, normalmente abertas e destinadas ao controle de ar, água e óleo. Possui conexões de 1/2" a 1", alta capacidade de vazão e pressão de operação de até 0,7 MPa.
A válvula solenoide Linha 2KWA AirTAC é uma válvula 2/2 vias normalmente aberta, com acionamento indireto por piloto interno. Foi desenvolvida para controlar vazões elevadas de ar, água e óleo em máquinas, equipamentos e processos industriais.
Sem alimentação elétrica, a válvula permanece aberta e permite a passagem do fluido. Quando a bobina é energizada, o sistema de pilotagem comanda o fechamento do elemento principal. Essa configuração atende processos que precisam manter o fluxo liberado durante a ausência de sinal elétrico.
A pilotagem interna utiliza a própria pressão do fluido para realizar o acionamento. Por isso, a válvula necessita de pressão diferencial mínima de 0,05 MPa para funcionar corretamente. Em contrapartida, oferece maior capacidade de vazão do que os modelos 2KWA de ação direta.
A linha possui conexões de 1/2", 3/4" e 1", orifícios de 15 a 25 mm e coeficiente de vazão Cv de até 12,50. Sua pressão diferencial de operação pode chegar a 0,7 MPa.
O corpo em latão oferece boa resistência mecânica e ampla aplicabilidade no controle de fluidos. A vedação padrão em FPM-F, a bobina com proteção IP65 e o isolamento Classe F contribuem para uma operação segura e confiável.
Com diferentes tensões e opções de conexão elétrica, a Linha 2KWA pilotada é indicada para aplicações que exigem estado normalmente aberto, alta vazão e controle eficiente de ar, água ou óleo.
- Alta vazão
- Fluxo aberto sem energia
- Corpo em latão
- Resposta rápida
- Proteção IP65
- Uso com ar, água e óleo
| Tipo | válvula solenoide para controle de fluidos |
| Número de vias | 2/2 vias |
| Estado inicial | normalmente aberta |
| Acionamento | indireto, com piloto interno |
| Fluidos compatíveis | ar, água e óleo |
| Material do corpo | latão |
| Material padrão da vedação | FPM-F |
| Conexões | 1/2", 3/4" e 1" |
| Diâmetro do orifício | 15 a 25 mm |
| Coeficiente de vazão (Cv) | 5,50 a 12,50 |
| Área efetiva de passagem | 100 a 220 mm² |
| Pressão diferencial de operação | 0,05 a 0,7 MPa |
| Pressão de prova | 1,5 MPa |
| Limite de viscosidade | inferior a 20 cSt |
| Temperatura da água | 1 a 80 °C |
| Temperatura do ar | -20 a 90 °C |
| Temperatura do óleo | -10 a 80 °C |
| Temperatura ambiente | -20 a 70 °C |
| Grau de proteção da bobina | IP65 |
| Classe de isolamento | Classe F |
| Tensões disponíveis | AC 220 V, DC 24 V, AC 110 V, AC 24 V e DC 12 V |
| Conexão elétrica | terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |

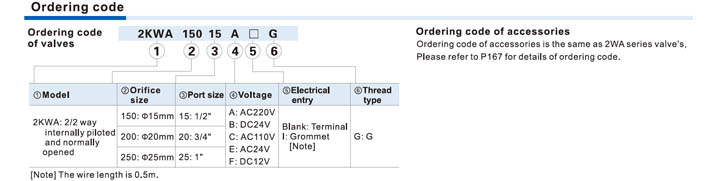

| Opção de rosca | rosca G disponível |
