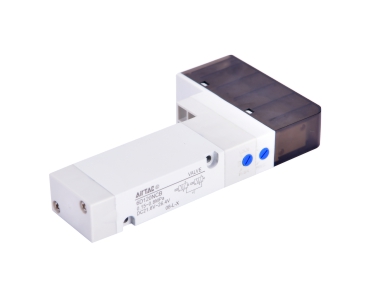

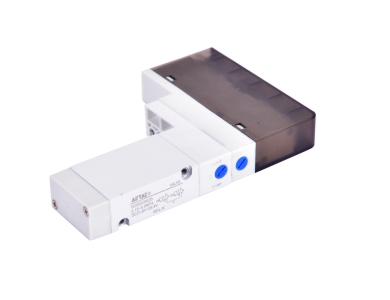

Linha 6D/6DW – Válvulas Solenoides com Configurações Especiais

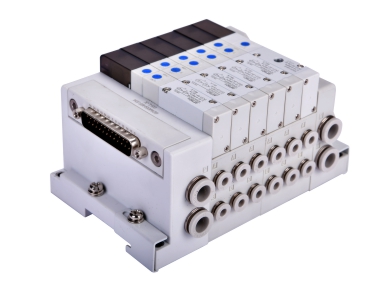

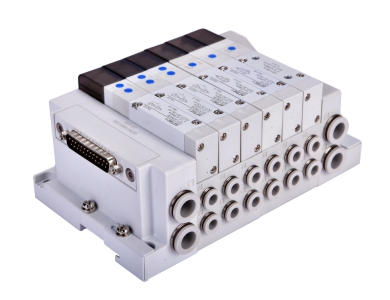

As Séries AirTAC 6D e 6DW são sistemas integrados de válvulas solenoides para controle pneumático centralizado. O conjunto reúne válvulas, conexões, alimentação, exaustão e sinais elétricos em uma única plataforma modular. A Série 6D atende conjuntos de 3 a 21 estações com conector D-SUB de 25 pinos. A Série 6DW atende sistemas maiores, de 13 a 33 estações, utilizando conector D-SUB de 37 pinos.
As Séries AirTAC 6D e 6DW são plataformas integradas de válvulas solenoides desenvolvidas para centralizar o controle pneumático e elétrico de máquinas e sistemas automatizados.
Em uma única estrutura, o conjunto reúne válvulas direcionais, alimentação de ar, exaustão, conexões para os atuadores e interface elétrica. Essa integração reduz a quantidade de mangueiras, cabos e conexões, simplificando a montagem e economizando espaço no painel.
A Série 6D permite configurações de 3 a 21 estações e utiliza conexão elétrica D-SUB de 25 pinos. A Série 6DW foi desenvolvida para sistemas maiores, contemplando de 13 a 33 estações e conexão D-SUB de 37 pinos.
O mesmo manifold pode receber válvulas 5/2 vias com solenoide simples ou duplo e válvulas 5/3 vias com centro fechado, centro em exaustão ou centro pressurizado. Também existem versões duplas 2 × 3/2 vias, ampliando a quantidade de funções disponíveis sem aumentar proporcionalmente o espaço ocupado.
Os módulos de comunicação opcionais permitem integrar o conjunto diretamente a redes PROFINET, EtherNet/IP, EtherCAT ou IO-Link. Essa arquitetura reduz o cabeamento entre o painel de controle e o manifold, facilita o diagnóstico e favorece projetos baseados em automação descentralizada.

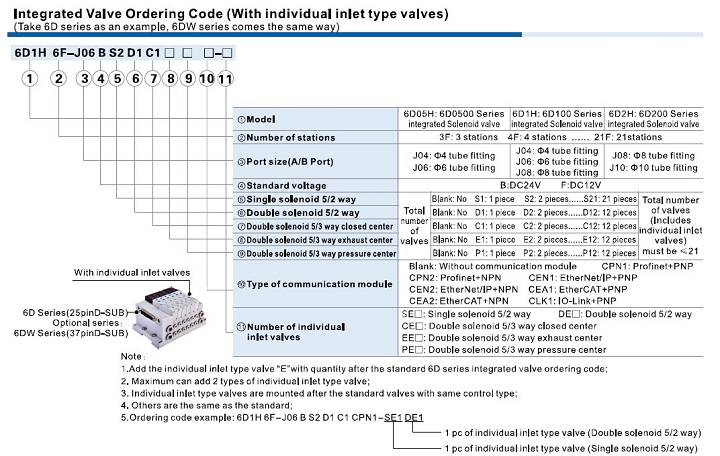

A linha permite a montagem de válvulas com alimentação individual, exaustão individual ou piloto externo. Essas derivações possibilitam trabalhar com pressões, fluidos ou condições de exaustão diferentes dentro do mesmo conjunto, desde que respeitadas as especificações técnicas da aplicação.
A instalação pode ser realizada diretamente em painel ou em trilho DIN. O sistema modular permite desmontar, substituir ou ampliar posições com maior facilidade, reduzindo o tempo de manutenção e de parada da máquina.
Com alta flexibilidade de configuração, baixo consumo elétrico e conectividade industrial, as Séries 6D e 6DW são indicadas para fabricantes de máquinas e integradores que buscam reduzir cabeamento, ocupar menos espaço e criar sistemas pneumáticos mais organizados, escaláveis e preparados para a Indústria 4.0.
- Sistema totalmente integrado
- Até 33 estações
- Comunicação industrial opcional
- Baixo consumo elétrico
- Apenas 0,7 W por bobina
- Alimentação centralizada
- Exaustão centralizada
- Menos mangueiras e cabos
- Instalação em trilho DIN
- Montagem direta em painel
- Mistura de funções no manifold
- Manutenção modular
- Fácil expansão
- Comando manual integrado
- Versões especiais disponíveis
- Redução do espaço no painel
| Produto | Sistema integrado de válvulas solenoides |
| Séries | 6D e 6DW |
| Tamanhos | 0500, 100 e 200 |
| Configurações | 5/2 vias, 5/3 vias e 2 × 3/2 vias |
| Acionamento | Solenoide com pilotagem pneumática |
| Fluido de trabalho | Ar comprimido filtrado |
| Grau de filtragem recomendado | 40 µm |
| Pressão de trabalho 5/3 vias | 0,2 a 0,8 MPa |
| Pressão de trabalho demais versões | 0,15 a 0,8 MPa |
| Pressão de teste | 1,2 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Quantidade de estações 6D | 3 a 21 estações |
| Quantidade de estações 6DW | 13 a 33 estações |
| Conexões A/B Série 0500 | Tubos de Ø4 ou Ø6 mm |
| Conexões A/B Série 100 | Tubos de Ø4, Ø6 ou Ø8 mm |
| Conexões A/B Série 200 | Tubos de Ø8 ou Ø10 mm |
| Conexões centralizadas P/R Série 0500 | Tubo de Ø8 mm |
| Conexões centralizadas P/R Série 100 | Tubo de Ø10 mm |
| Conexões centralizadas P/R Série 200 | Tubo de Ø12 mm |
| Tipo de alimentação | Entrada centralizada |
| Tipo de exaustão | Exaustão centralizada |
| Tensões disponíveis | 24 VCC e 12 VCC |
| Tolerância de tensão | ±10% |
| Consumo elétrico | 0,7 W |
| Grau de proteção | Proteção contra poeira |
| Classe de isolação | Classe F |
| Tempo de acionamento | Até 0,05 segundo |
| Entrada elétrica 6D | Terminal ou D-SUB de 25 pinos |
| Entrada elétrica 6DW | Terminal ou D-SUB de 37 pinos |
| Instalação | Painel ou trilho DIN |
| Comando manual | Integrado, com possibilidade de trava |
| Protocolos disponíveis | PROFINET, EtherNet/IP, EtherCAT e IO-Link |
| Tipos de saída | PNP ou NPN |
| Saída IO-Link | PNP |
| Tensão do módulo de comunicação | 24 VCC ±10% |
| Consumo do módulo de comunicação | Inferior a 100 mA |
| Temperatura do módulo de comunicação | -10 °C a +60 °C |
| Umidade de trabalho do módulo | 35% a 85% UR |
| Topologia de rede | Daisy-chain, conforme protocolo |
| Configurações especiais | Alimentação individual, exaustão individual e piloto externo |
