Linha 2WA – Válvula de Processo 2/2 em Latão – Ação Direta - Normal Fechada
A Linha 2WA reúne válvulas solenoides 2/2 vias em latão, de ação direta e normalmente fechadas. Indicada para controle de ar, água e óleo, funciona sem pressão diferencial mínima e oferece configurações para alta pressão ou maior vazão.
A válvula solenoide Linha 2WA AirTAC é uma válvula 2/2 vias de ação direta e normalmente fechada, desenvolvida para controlar a passagem de ar, água e óleo em máquinas, equipamentos e processos industriais.
Sem alimentação elétrica, a válvula mantém a passagem fechada. Quando a bobina é energizada, o mecanismo interno abre o fluxo. Essa configuração proporciona fechamento automático na ausência de energia e maior segurança para processos que precisam interromper o fornecimento do fluido.
O acionamento direto permite operar sem depender de pressão diferencial mínima, sendo adequado para linhas de baixa pressão, alimentação por gravidade e aplicações que exigem resposta rápida.

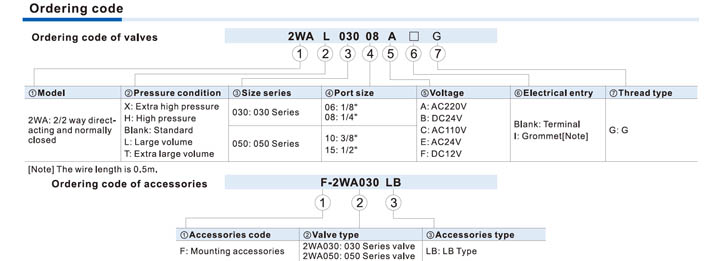

A linha oferece diferentes configurações: versão X para pressão extra-alta, H para alta pressão, padrão para aplicações convencionais, L para maior vazão e T para vazão extra-alta. Dependendo do modelo, a pressão diferencial máxima pode chegar a 3,0 MPa.
O corpo em latão oferece boa resistência mecânica e ampla aplicação no controle de fluidos industriais. A vedação padrão em FPM-F, a bobina com proteção IP65 e o isolamento Classe F contribuem para uma operação confiável.
Com conexões de 1/8" a 1/2", diferentes tensões e opções de entrada elétrica, a Linha 2WA é uma solução versátil para aplicações que exigem acionamento direto, fechamento automático e controle eficiente de ar, água ou óleo.
- Fechamento sem energia
- Operação sem pressão mínima
- Pressão de até 3,0 MPa
- Corpo em latão
- Proteção IP65
- Uso com ar, água e óleo

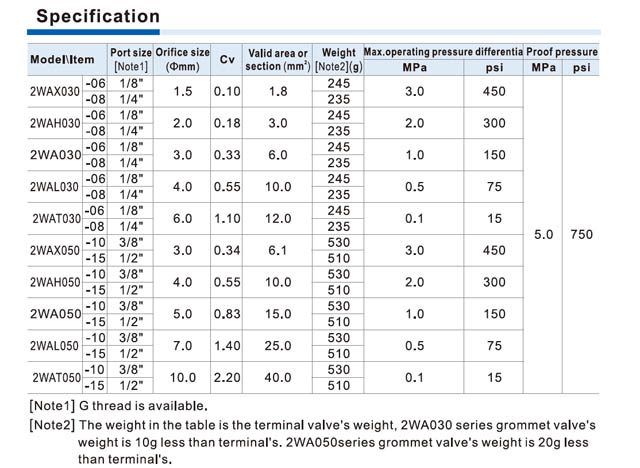

| Tipo | válvula solenoide para controle de fluidos |
| Número de vias | 2/2 vias |
| Estado inicial | normalmente fechada |
| Acionamento | ação direta |
| Fluidos compatíveis | ar, água e óleo |
| Material do corpo | latão |
| Material padrão da vedação | FPM-F |
| Conexões da Série 030 | 1/8" e 1/4" |
| Conexões da Série 050 | 3/8" e 1/2" |
| Diâmetro do orifício | 1,5 a 10 mm |
| Coeficiente de vazão (Cv) | 0,10 a 2,20 |
| Área efetiva de passagem | 1,8 a 40 mm² |
| Pressão diferencial máxima | 0,1 a 3,0 MPa, conforme a configuração |
| Pressão de prova | 5,0 MPa |
| Configuração X | pressão extra-alta |
| Configuração H | alta pressão |
| Configuração padrão | pressão convencional |
| Configuração L | maior capacidade de vazão |
| Configuração T | capacidade de vazão extra-alta |
| Limite de viscosidade | inferior a 20 cSt |
| Temperatura da água | 1 a 80 °C |
| Temperatura do ar | -20 a 90 °C |
| Temperatura do óleo | -10 a 80 °C |
| Temperatura ambiente | -20 a 70 °C |
| Grau de proteção da bobina | IP65 |
| Classe de isolamento | Classe F |
| Tensões disponíveis | AC 220 V, DC 24 V, AC 110 V, AC 24 V e DC 12 V |
| Conexão elétrica | terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Opção de rosca | rosca G disponível |
