Linha 3A - Manifold para Válvulas Pneumáticas - 1 a 16 Estações

O manifold para válvulas pneumáticas da Série 3A foi desenvolvido para agrupar diversas válvulas direcionais em uma única base, centralizando a alimentação e o escape do ar comprimido. Essa configuração torna a instalação mais compacta, organizada e econômica quando comparada à montagem individual das válvulas.

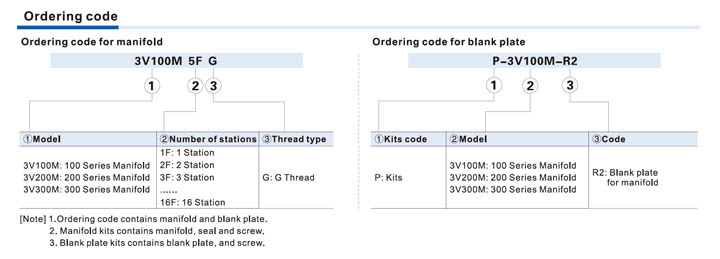

A linha possui três modelos de manifold. O 3V100M é compatível com válvulas da Série 3A100, o 3V200M atende à Série 3A200 e o 3V300M foi desenvolvido para a Série 3A300. Cada modelo pode ser configurado de 1 a 16 estações, permitindo adequar o conjunto à quantidade necessária de válvulas.

A construção modular facilita futuras ampliações e alterações no circuito pneumático. A utilização de placas de bloqueio permite manter determinadas posições sem válvula, possibilitando reservar estações para expansões futuras ou adaptar o conjunto às necessidades atuais da máquina.

Ao centralizar a entrada e o escape do ar, o manifold reduz a quantidade de tubulações e conexões utilizadas na montagem. Isso simplifica a instalação, facilita a identificação de falhas e contribui para uma manutenção mais rápida e organizada.

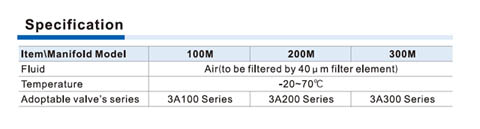

O conjunto deve operar com ar comprimido corretamente tratado e filtrado em 40 µm. Estão disponíveis versões com rosca padrão ou G, além de conexões principais de 1/4" ou 3/8", conforme a série de válvula utilizada.
