Linha 3V200 - Válvula Solenoide 3/2 Vias
A 3V200 AirTAC é uma válvula solenoide pilotada de 3/2 vias com conexões de 1/8" ou 1/4". Possui modelos com simples solenóide NC ou NO e versões com dupla solenóide e memória. Está disponível em cinco tensões, entrada elétrica por terminal ou cabo e opção de rosca G. Oferece elevada vazão para comandos pneumáticos industriais rápidos e confiáveis.
A Válvula Solenoide 3/2 Vias 3V200 AirTAC possui acionamento pneumático pilotado e foi desenvolvida para aplicações industriais que exigem boa capacidade de vazão, resposta rápida e funcionamento confiável.
A série inclui o modelo 3V210 com simples solenóide, disponível nas configurações normalmente fechada ou normalmente aberta, e o modelo 3V220 com dupla solenóide, que mantém a última posição acionada até receber o comando elétrico oposto.
As conexões pneumáticas estão disponíveis em 1/8" ou 1/4", ambas com opção de rosca G. Os modelos com conexão de 1/4" possuem área efetiva de 17 mm² e coeficiente de vazão Cv 1,0.
A válvula opera com pressão de 0,15 a 0,8 MPa e pode ser fornecida nas tensões AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V, com conexão elétrica por terminal ou cabo tipo grommet.
Sua estrutura interna proporciona boa vedação, baixo atrito de partida e resposta sensível. O acionamento manual facilita testes e diagnósticos, enquanto a possibilidade de instalação em manifold reduz espaço e organiza sistemas com múltiplas válvulas.
- Elevada capacidade de vazão
- Versões NC e NO
- Opção de dupla solenóide
- Memória de posição
- Proteção IP65
- Montagem em manifold

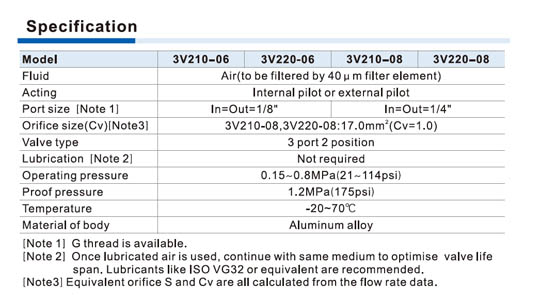

| Marca | AirTAC |
| Série | 3V200 |
| Produto | Válvula solenoide |
| Configuração | 3/2 vias |
| Tipo de acionamento | Pilotado internamente ou externamente |
| Modelo 3V210 | Simples solenóide |
| Funções do modelo 3V210 | Normalmente fechada ou normalmente aberta |
| Código NC | Normalmente fechada |
| Código NO | Normalmente aberta |
| Modelo 3V220 | Dupla solenóide com memória de posição |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |

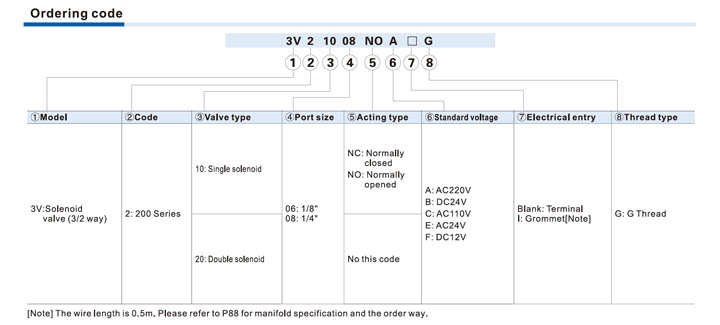

| Código de conexão 06 | 1/8" |
| Código de conexão 08 | 1/4" |
| Opção de rosca | Rosca G disponível |
| Área efetiva dos modelos com 1/4" | 17 mm² |
| Coeficiente de vazão | Cv 1,0 |
| Pressão de trabalho | 0,15 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Lubrificação | Não necessária |
| Lubrificante recomendado, quando utilizado | ISO VG32 ou equivalente |
| Material do corpo | Liga de alumínio |
| Tensões disponíveis | AC 220 V, AC 110 V, AC 24 V, DC 24 V e DC 12 V |
| Tolerância de tensão AC | ±15% |
| Tolerância de tensão DC | ±10% |
| Consumo em AC 220 V | 4,5 VA |
| Consumo em AC 110 V | 4,5 VA |
| Consumo em AC 24 V | 5,0 VA |
| Consumo em DC 24 V | 3,0 W |
| Consumo em DC 12 V | 2,5 W |
| Grau de proteção | IP65 |
| Classe térmica | Classe B |
| Entrada elétrica | Terminal ou cabo tipo grommet |
| Comprimento do cabo grommet | 0,5 m |
| Tempo de acionamento | Até 0,05 segundo |
| Frequência máxima | 5 ciclos por segundo, sem carga |
| Acionamento manual | Disponível para testes e regulagens |
| Montagem | Individual ou em manifold |
